5V/3.4A 单芯片 Type-C 移动电源解决方案

1. 概述
SW6009 是一款高集成度的 Type-C 移动电源专用多合一芯片， 其集成了 3A 高效率开关充电， 3.4A
高效同步升压输出，电量计量，数码管/LED 灯显示以及相应的控制管理逻辑。外围只需少量的器件，
即可组成完整的高性能 Type-C 移动电源解决方案。

2. 应用领域
? 移动电源
? 其它电池供电设备

3. 规格
? 开关充电
? 输入电流高达 3A，效率高达 96%
? 支持 4.2/4.35/4.4/4.5V电池类型
? 支持 JEITA规范
? 支持温度环控制
? 同步升压
? 输出电流高达 3.4A，效率高达 95%
? 自动负载检测/轻载检测
? 支持小电流模式
? Type-C接口
? 内置 USB Type-C 接口逻辑
? 支持 Try.SRC 功能
? BC1.2模块
? 支持 BC1.2 DCP模式
? 支持苹果/三星模式
? Lightning解密
? 内置 Lightning 解密功能
? 电量计量及显示
? 内置 12bit ADC
? 内置库仑计精确电量
? 支持 188 数码管显示
? 支持 3-5 个 LED 灯显示
? 照明驱动
? 内置照明 LED 驱动
? 按键
? 支持机械按键
? 保护机制
? 输入过压保护
? 输出过流/短路保护
? 充电超时/过压保护
? 温度保护
? I2C接口

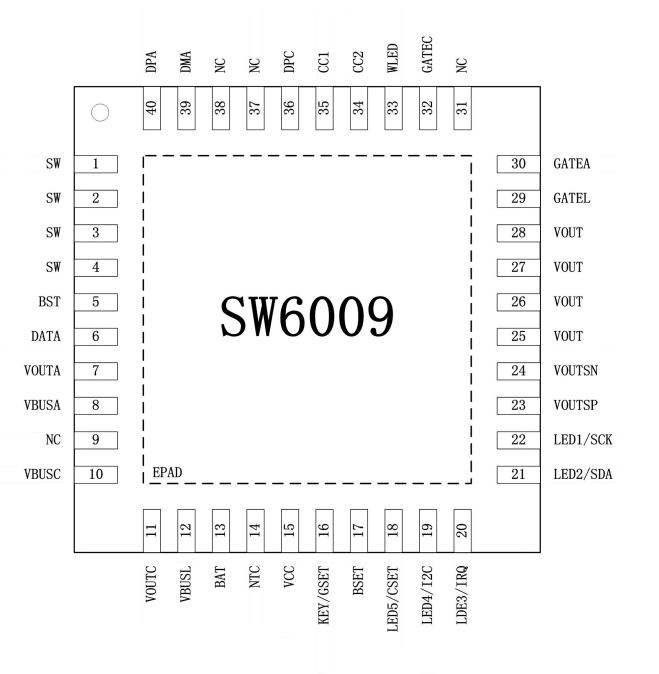

? QFN-40(5x5mm) 封装
