概要

CS8386E是一款内置BOOST升压模块带防破音功能R类音频功率放大器. BOOST升压至5.6V可以为4Ω的负载提供2X4.0W的恒定功率.CS8386E在锂电池的供电电压范围内提供了极致的功率输出，使得CS8386E成为便携式音箱设备特剧是扩音器产品的最优选择。

CS8386E的全差分架构和极高的PSRR有效地提高了CS8386E对RF噪声的抑制能力．无需滤波器的PWM调制结构及内置的BOOST升压模块，尽可能的减少了外围器 件，另外CS8386E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

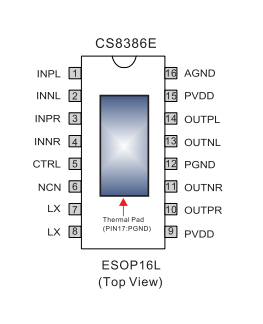

CS8386E提供了纤小的的ESOP16L封装形式供客户选择，其额定的工作温度范围为－40℃至85℃．

描述

●内置BOOST模块R类结构，集成AB类D类

●输出功率

PO at 10% THD+N, VIN = 3.7V

RL = 4Ω 2X4W

● 优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

●工作电压范围：2.5V到5.0V

●内置20倍的固定增益

●无需滤波的Class-D结构，集成AB类模式

●80%的效率

●高电源抑制比(PSRR)：在217Hz下为70dB

●启动时间 (100ms)

●静态电流 (20mA)

●低关断电流 (＜0.1μA)

●过流保护，短路保护和过热保护

●符合Rohs标准的无铅封装

应用

便携式蓝牙音箱
