封装:TSSOP24-PP
工作电压:5V-9V
上海智浦欣微电子推出针对双节锂电池串联供电系统的大功率25W单声道自带升压功放芯片:CS8316C,深圳市上大科技有限公司代理。
CS8316C：双节锂电池串联供电，固定24倍增益，带防破音功能，AB/D类可切换，带功率限制，内置升压模块，具备自适应升压功能，恒定25W单声道R类自带升压功放。
CS8316C简要描述：CS8316C是一款固定24倍增益,带防破音,AB/D切换,功率限制,内置B 00ST升压模块并且升压模块具备自适应升压功能的R类单声道音频功率放大器。 CS8316C可以驱动低至3Ω的负载，最大输出25W的恒定功率。AB类D类可切換模式的设计，最大限度的減少音频子系统中功放对FM的干扰，CS8361C是专门为两节裡电池串联供电的情況下设计的音频放大器。 CS8316C突破了锂电池供电的局限性，为终端产品提供了更为极致的功率输出，使得终端产品的功率输出可以媲美12V铅酸电池供电音频系统的输出功率。CS8316C的全差分架构和极高的 PSRR有效地提高RF噪声的抑制能力。无需滤波器的PWM调制结构及内管的B00ST升压模块以及 CS8316C采用专有的AERC((Adaptive Edge Rate Control)技术在音频全帯宽范围内极大地降低了EMl的干流，对60cm的音频线，在FCC的标准下具有超过20dB的裕量，另外CS8316C内置了过流保护，短路保护和过热保护有效的保护芯片在异常的工作条件下不被损坏。CS8316C提供了纤小的的TSSOP24-PP封装形式供用户选择。其额定的工作温度范围为一40°C至85°C。
CS8316特性：
l 内置B00ST模块R类结构,集成AB类D类两种模式
l 输出功率
P0 at 10%THD+N Vin=7.4V
RL=4Ω+22uH 21W（D Mode NCN OFF）
P0 at 10%THD+N Vin=7.4V
RL=3Ω+22uH 25W（D Mode NCN OFF）
l 优异的噼噗-咔嗒（POP-noise）杂音抑制能力
l 工作电压范围5V-9V
l 自适应升压功能
l 内置4钟防破音模式
l 内置power-limit（功率限制功能）
l 无需滤波器的CLASS D类结构
l 最高84%的效率（Vbat=8.4）
l 高电源抑制比（PSSR）在217HZ下为70db
l 启动时间200ms，
l 静态电流10mA，低关断电流<50μA
l 过流保护，短路保护和过热保护
l 符合Rosh标准的无铅封装
CS8316适用产品：双节锂电池串联供电的音响

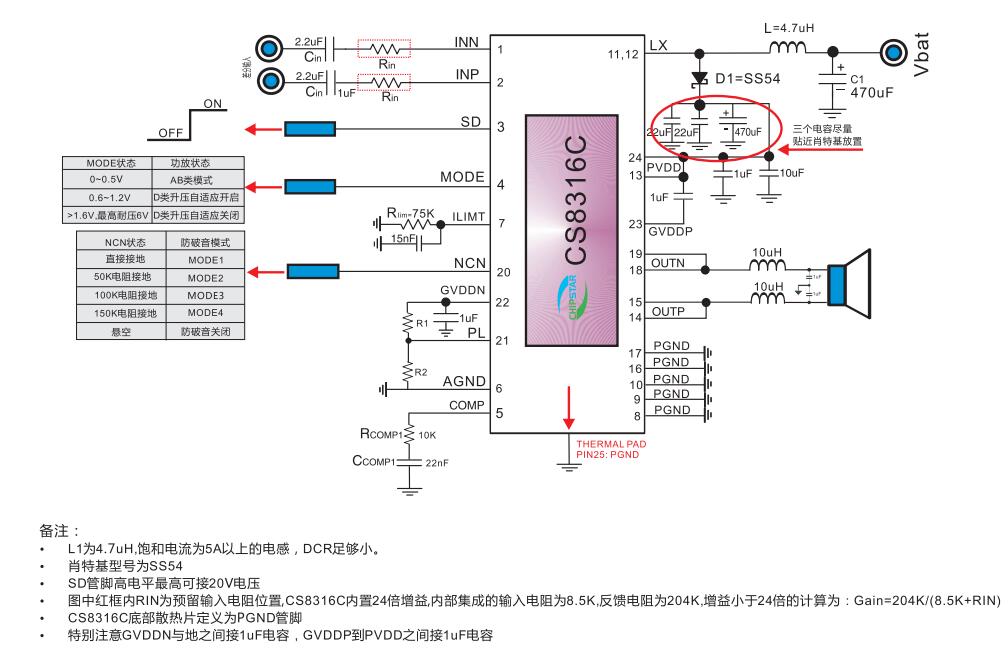

CS8316典型应用图：

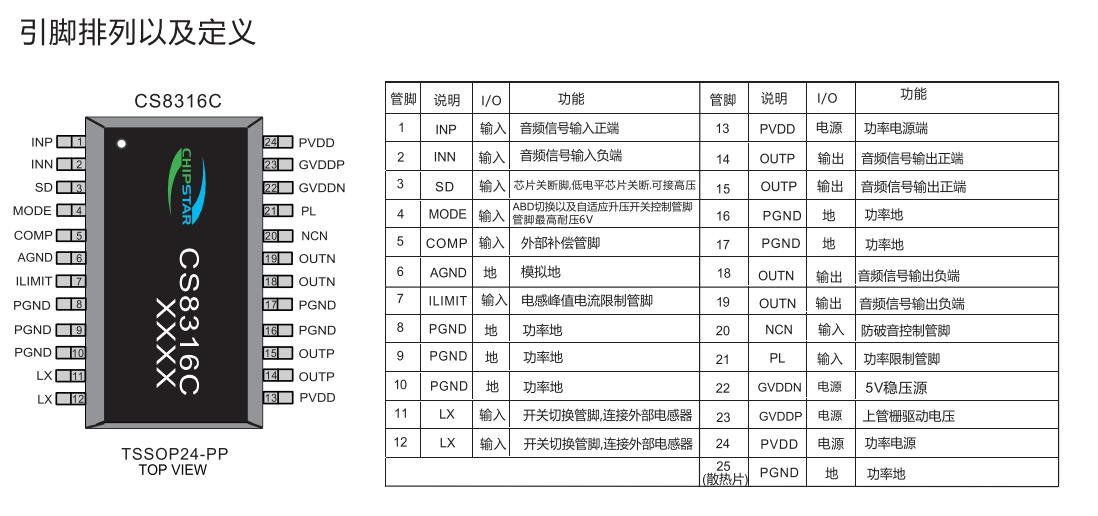

CS8316引脚定义图：
CS8316订购信息：
CS8316封装尺寸图：
