概要

CS83711E是一款兼顾12V适配器供电应用针对双节锂电串联应用,带两种防破音模式,扩频模块,内置BOOST升压模块,R类立体声音频功率放大器。可以为4Ω 的负载提供最高 2X16.5W的恒定功率 .CS83711E管脚完全兼容CS83785E,为音频子系统的功放设计以及终端产品的成本降低更换提供了最大的便利性。

CS83711E的全差分架构和极高的PSRR有效地提高了CS83711E对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块,以及CS83711E采用专有的AERC(Adaptive Edge Rate Control)技术 ,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过20dB的裕量,另外CS83711E内置了过流保 护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。

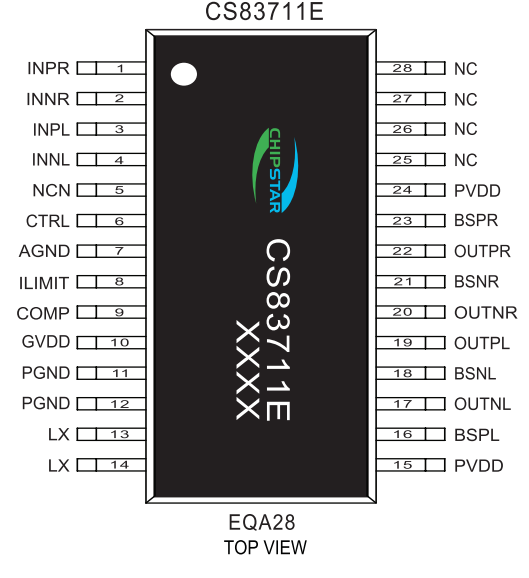

CS83711E提供了纤小的的EQA28封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。

描述

内置BOOST模块R类结构

输出功率

PO   at  10% THD+N, Vbat = 7V

RL = 4 Ω+47uH    2 x 16.5W(D MODE NCN OFF）

PO   at  1% THD+N, Vbat = 7V

RL = 4 Ω+47uH    2 x 13.3W(D MODE NCN OFF）

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：6V到9V

内置两种防破音模式

BOOST升压至11V

无需滤波的Class-D结构

90%的效率@VDD=8.4V,PO=2X16.5W

高电源抑制比(PSRR)：在217Hz下为72dB

启动时间 (220ms)

静态电流   (25mA)

低关断电流 (10μA)

过流保护，短路保护和过热保护

符合Rohs标准的无铅封装

应用

便携式音箱
