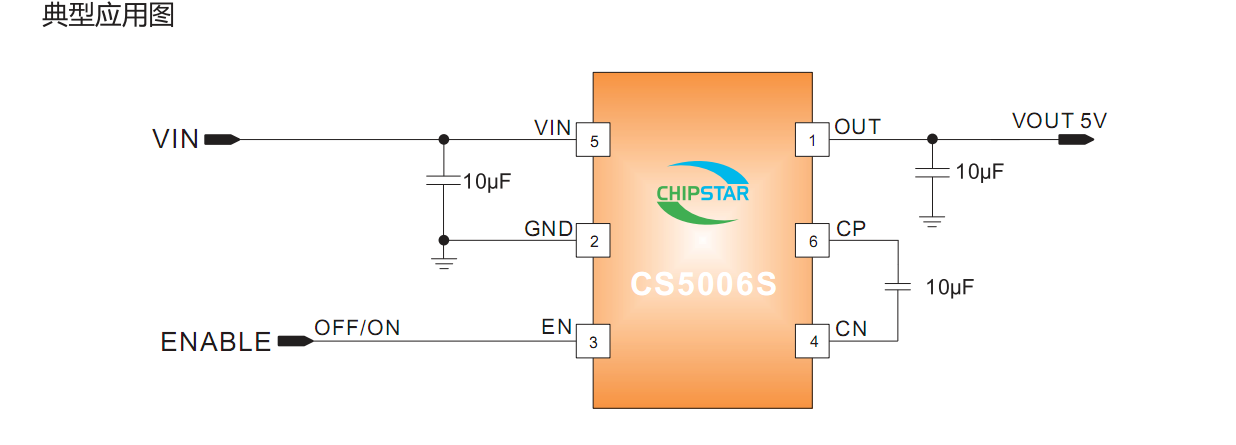

CS5006S是一个具备低噪声、恒定开关功率（280KHz）的电容式电压倍增器。输入2.5至4.5V，产生恒定的5V输出电压，最大输出电流能达到300mA。较少的外部期间（仅有一只自举电容和Vin以及Vout上的2只旁路电容）使CS5006S很适合应用于电池供电的小型设备。
本电路采用新的电荷泵架构，保证零负载情况下工作在恒定的开关频率，并同时减少输入和输出纹波。该电路具有热保护功能，能承受从Vout到GND的持续短路。内置的软启动电路能防止启动时产生过大的浪涌电流，较高的开关频率，可以使用小型的陶瓷电容。
固定输出电压5V（±4%）
输入范围：2.5V-5.0V
输出电流：最大300mA
低噪声恒定频率工作
自动软启动降低浪涌电流
静态电流500uA
短路保护
无电感期间
采用6脚SOT23-6封装
便携式音响设备 锂离子电池备份电源
3V-5V转换 PCMCIA本地5V电源
SOT23-6
