ANT3118，2×40W，无滤波器，低静态电流，D类音频功率放大器，TSSOP28封装兼容TPA3110

特性

?  输出功率

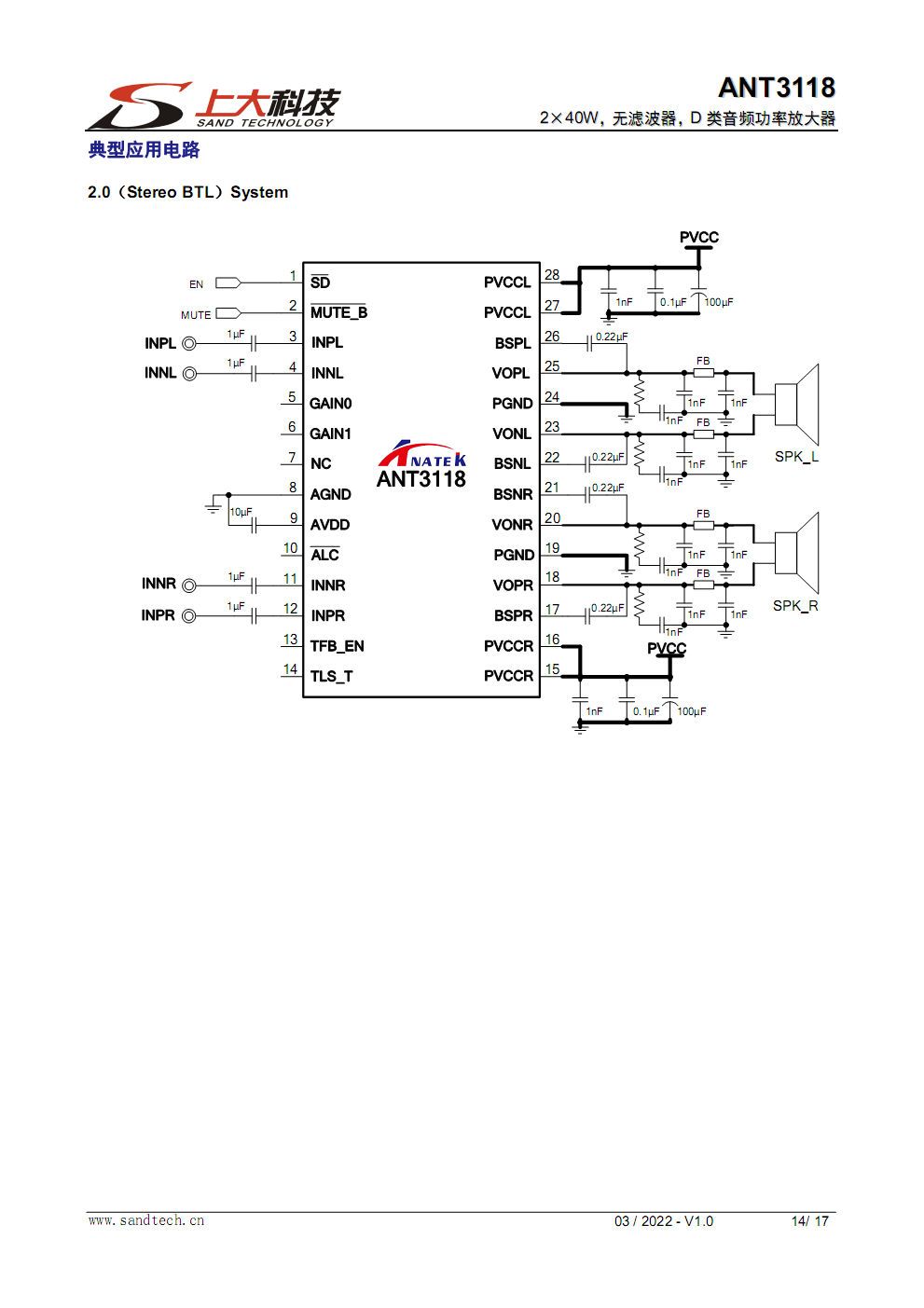

BTL：2×40W (8Ω，24V，THD+N=10%)

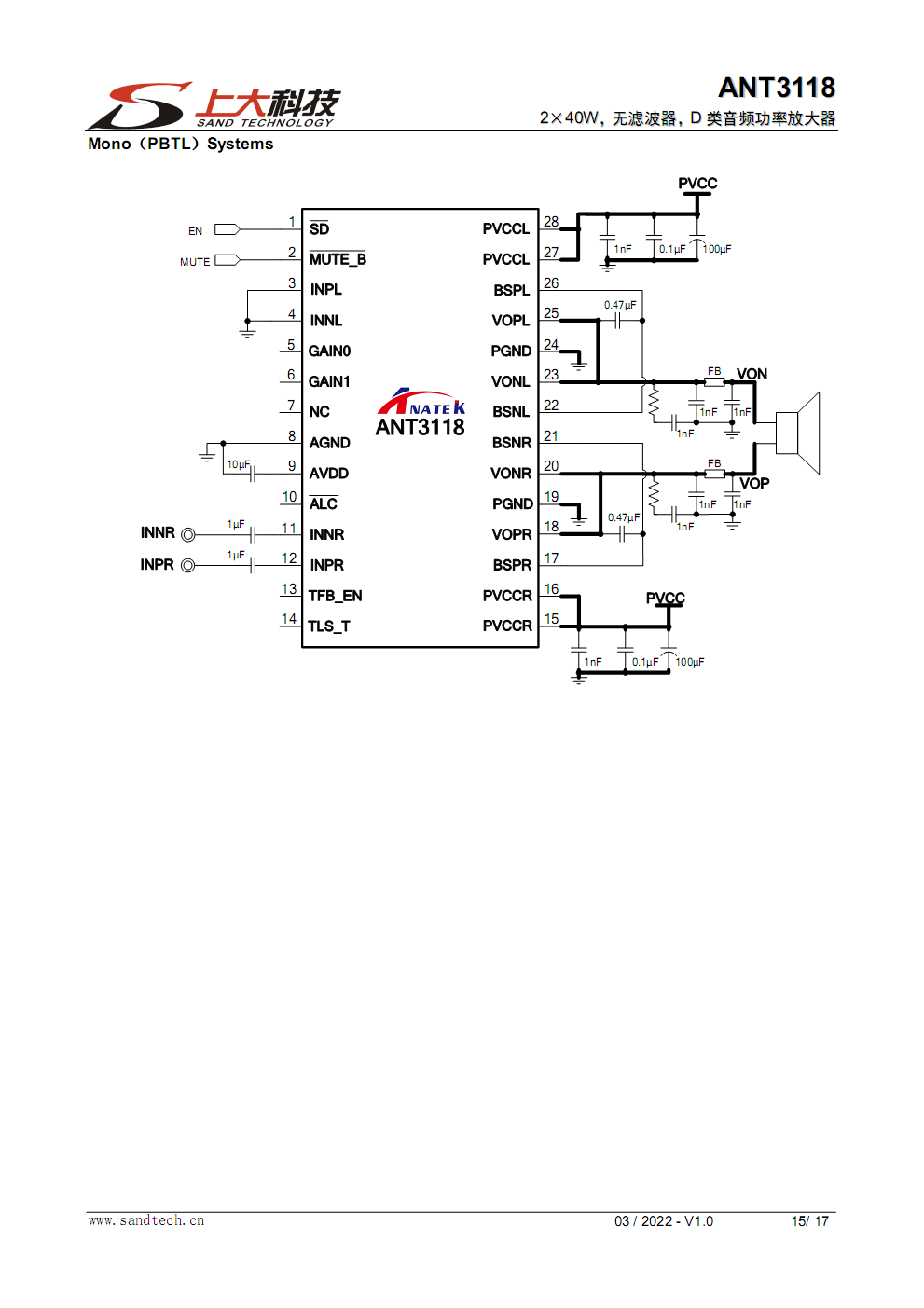

PBTL：80W (4Ω，24V，THD+N=10%）

?  PVCCL/R 支持宽电压供电，范围5.5V - 26V

?  20mA@24V 静态电流

?  效率高达93%

?  4 级增益可调

?  优异的上、下电pop-click 噪声抑制

?  抖频设计超低EMI

?  TFB 温控设计

?  2 挡防破音设计

?  内置过热保护，短路保护，过压保护，欠压

保护功能

?  无铅无卤封装，ETSSOP28

概述

ANT3118 是一款高集成度、高效率的双通道D类音频功率放大器。支持 BTL 和 PBTL 模式输出，供电电压范围 5.5V-26V。 双通道 BTL模式下输出功率可以到 2×40W(8Ω，24V，THD+N=10%)，单通道 PBTL 模式下可以输出 80W（4Ω，24V，THD+N=10%）。ANT3118 采用新型PWM脉宽调制架构，降低静态功耗，提高效率，  PWM 采用扩频技术，大幅降低了EMI辐射，在功率和喇叭线长一定的范围内，可以用磁珠替代电感方案，从而优化成本和电路面积。

ANT3118支持2档防破音设计，用户可根据自己的喜好设置不同音质。

ANT3118的TFB温控设计确保在安全温度范围内输出功率最大化。

ANT3118内置过热保护，短路保护，过压保护，欠压保护，防止芯片在非正常工作条件下损坏。

应用

?  大功率蓝牙音箱

?  AI音箱

?  2.1 声道音箱

?  LCD电视
