SD3605A完全替代LTC3605A,兼容LTC3605A

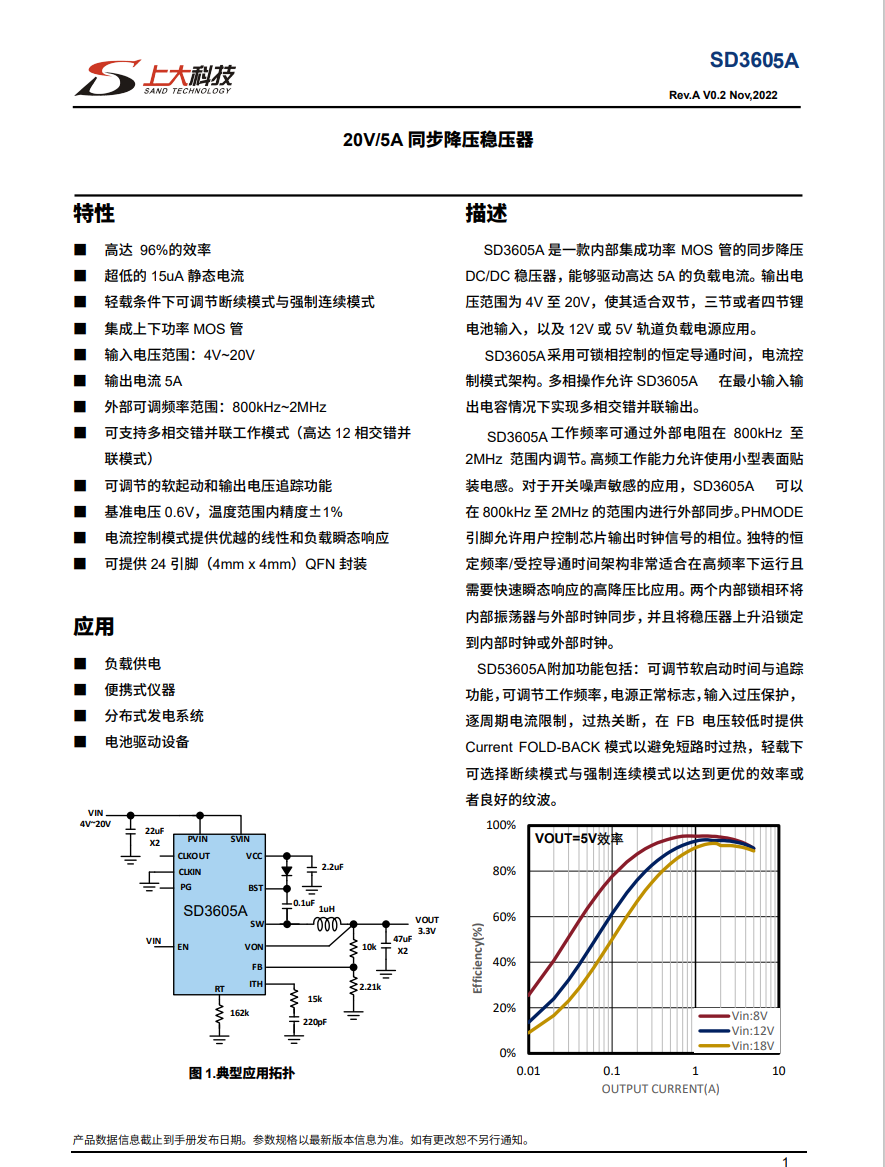

SD3605A 是一款内部集成功率 MOS 管的同步降压 DC/DC 稳压器，能够驱动高达 5A 的负载电流。输出电 压范围为 4V 至 20V，使其适合双节，三节或者四节锂 电池输入，以及 12V 或 5V 轨道负载电源应用。

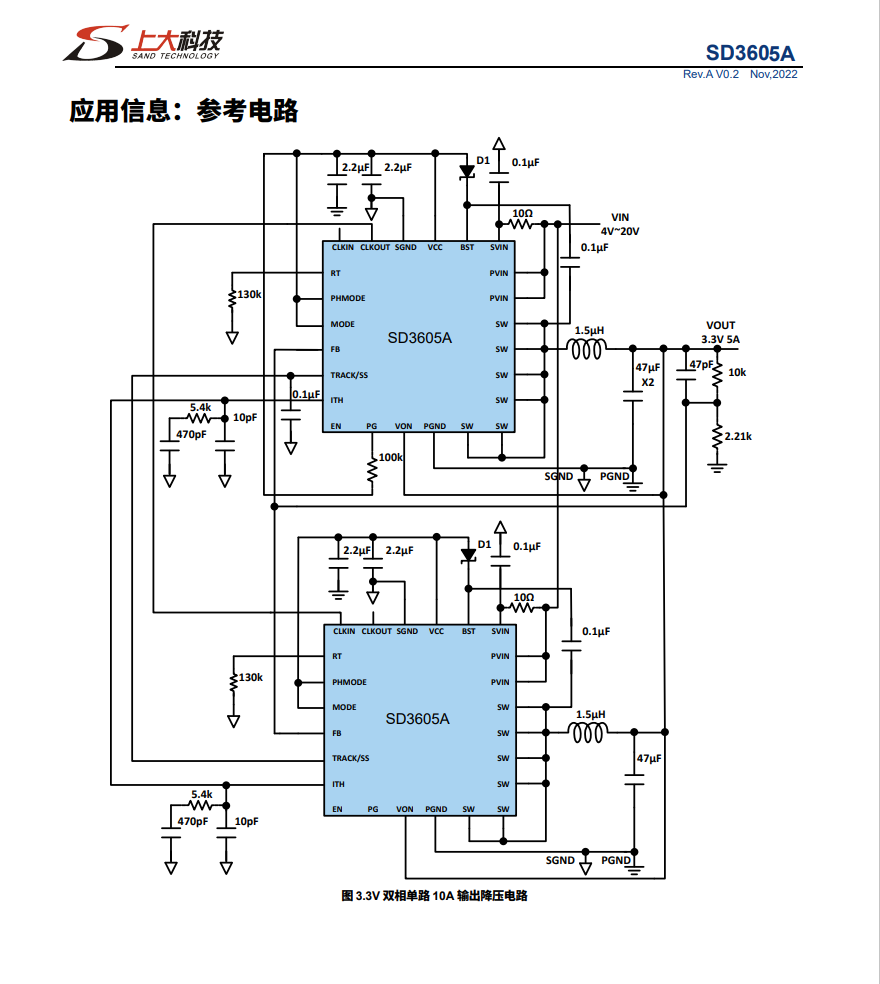

SD3605A采用可锁相控制的恒定导通时间，电流控 制模式架构。多相操作允许 SD3605A 在最小输入输 出电容情况下实现多相交错并联输出.

SD3605A工作频率可通过外部电阻在 800kHz 至 2MHz 范围内调节。高频工作能力允许使用小型表面贴 装电感。对于开关噪声敏感的应用，SD3605A 可以 在 800kHz 至 2MHz 的范围内进行外部同步。PHMODE 引脚允许用户控制芯片输出时钟信号的相位。独特的恒 定频率/受控导通时间架构非常适合在高频率下运行且 需要快速瞬态响应的高降压比应用。两个内部锁相环将 内部振荡器与外部时钟同步，并且将稳压器上升沿锁定 到内部时钟或外部时钟。

SD53605A附加功能包括：可调节软启动时间与追踪功能，可调节工作频率，电源正常标志，输入过压保护， 逐周期电流限制，过热关断，在 FB 电压较低时提供 Current FOLD-BACK 模式以避免短路时过热，轻载下 可选择断续模式与强制连续模式以达到更优的效率或者良好的纹波.

特性：

高达 96%的效率 ■ 超低的 15uA 静态电流 ■ 轻载条件下可调节断续模式与强制连续模式 ■ 集成上下功率 MOS 管 ■ 输入电压范围：4V~20V ■ 输出电流 5A ■ 外部可调频率范围：800kHz~2MHz ■ 可支持多相交错并联工作模式（高达 12 相交错并 联模式） ■ 可调节的软起动和输出电压追踪功能 ■ 基准电压 0.6V，温度范围内精度±1% ■ 电流控制模式提供优越的线性和负载瞬态响应 ■ 可提供 24 引脚（4mm x 4mm）QFN 封装

应用：

负载供电 ■ 便携式仪器 ■ 分布式发电系统 ■ 电池驱动设备

免费提供样品，全程技术支持，更多应用资料请联系我们。
