IU5186C集成30V OVP功能,自动申请快充输入,3A充电电流,1节,2节,3节,4节锂电池,升降压充电管理芯片

作者:上大科技发布日期:2024-02-19 10:04:39浏览人数:423

IU5186C集成30V OVP功能,自动申请快充输入,3A充电电流,1节,2节,3节,4节锂电池,升降压充电管理芯片

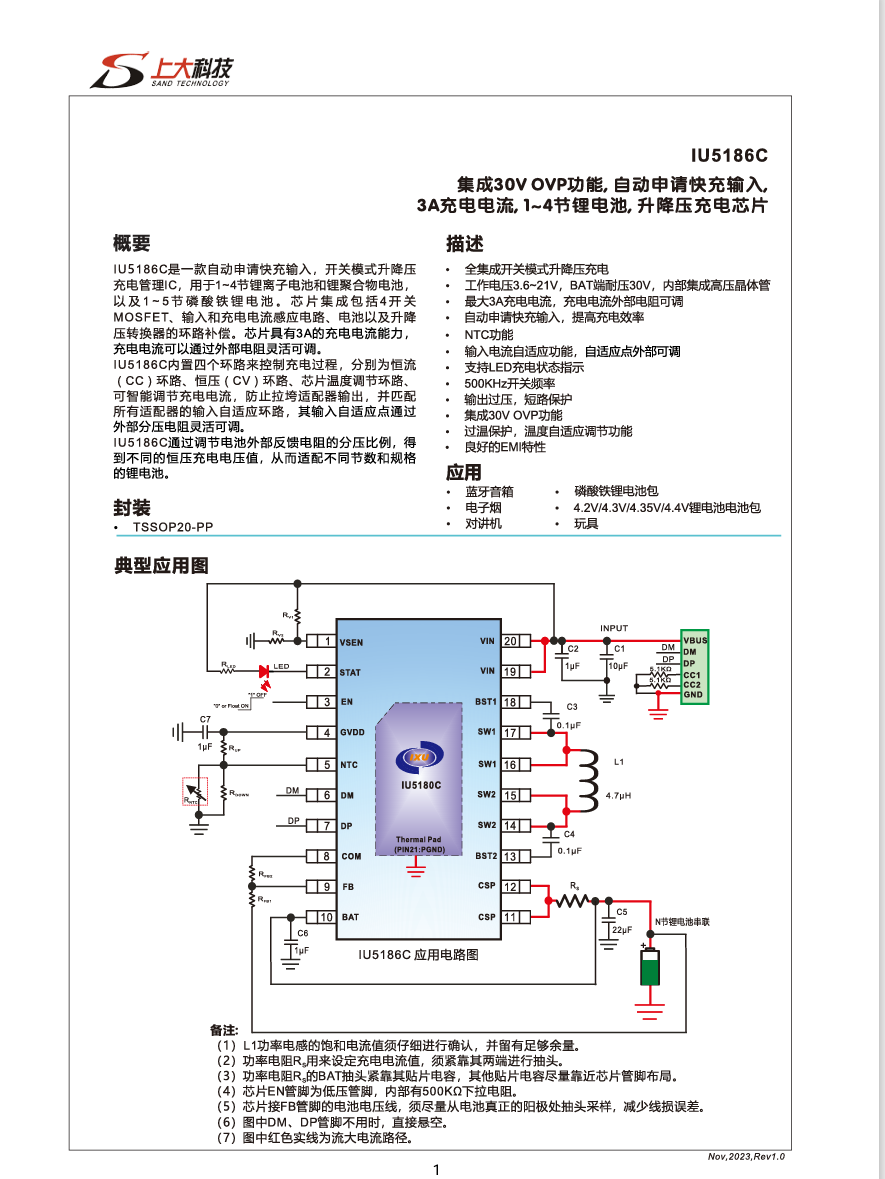

概要

IU5186C是一款自动申请快充输入,开关模式升降压充电管理IC,用于1-4节锂离子电池和锂聚合物电池,以及1-5节磷酸铁锂电池.芯片集成包括4开关MOSFET、输入和充电电流感应电路、电池以及升降压转换器的环路补偿。芯片具有3A的充电电流能力,充电电流可以通过外部电阻灵活可调。

IU5186C内置四个环路来控制充电过程,分别为恒流(CC)环路、恒压(CV)环路、芯片温度调节环路、可智能调节充电电流,防止拉垮适配器输出,并匹配所有适配器的输入自适应环路,其输入自适应点通过外部分压电阻灵活可调。

IU5186C通过调节电池外部反馈电阻的分压比例,得到不同的恒压充电电压值,从而适配不同节数和规格的锂电池。

描述

全集成开关模式升降压充电

工作电压3.6-21V,BAT端耐压30V,内部集成高压晶体管

最大3A充电电流,充电电流外部电阻可调

自动申请快充输入,提高充电效率

NTC功能

输入电流自适应功能,自适应点外部可调

支持LED充电状态指示

500KHz开关频率

输出过压,短路保护

集成30V OVP功能

过温保护,温度自适应调节功能

良好的EMI特性

封装:TSSOP20-PP

应用

1-4节锂电池,1-5节麟酸铁锂电池的电子产品




免费提供样品,全程技术支持。更多应用资料,请联系我们。
