一款做QC或3.4A车充，低温度，高效率，低功耗的车充芯片

32V输入过压保护。

输出电压精度：±2.0%

输出电流精度：±5%

外部限流，频率可调（60K-1MHz）,内置可调线损补偿。带短路保护功能，占空比百分百，内部软启动3ms，支持CC/CV模式。采取SOP-8L封装。

SP1233FL是一颗同步整流降压芯片，输出电流高达3.4A，输入电压范围在5-32V，内部补偿电路需要少量外围元器件。

SP1233FL可以工作在 CC（恒流输出）或 CV（恒压输出）两种模式，过流保护(OCP)电流值可以通过外部电流检测电阻设置。

SP1233FL适用于有限流要求的DC/DC 开关电源，该芯片采用SOP-8L封装，内部补偿，频率可调，需要较少的外部器件。

适用于：车载充电器、限流DC/DC变换器。

DEMO基本信息。

概述

此应用方案是为产品SP1233FL制作车充应用演示板，典型输入电压为12V和24V。典型输出电压为5V，额定输出电流为3.1A。

SP1233FL适用于需要用到电流限制功能的DC/DC开关电源上，该IC采用SOP8封装。

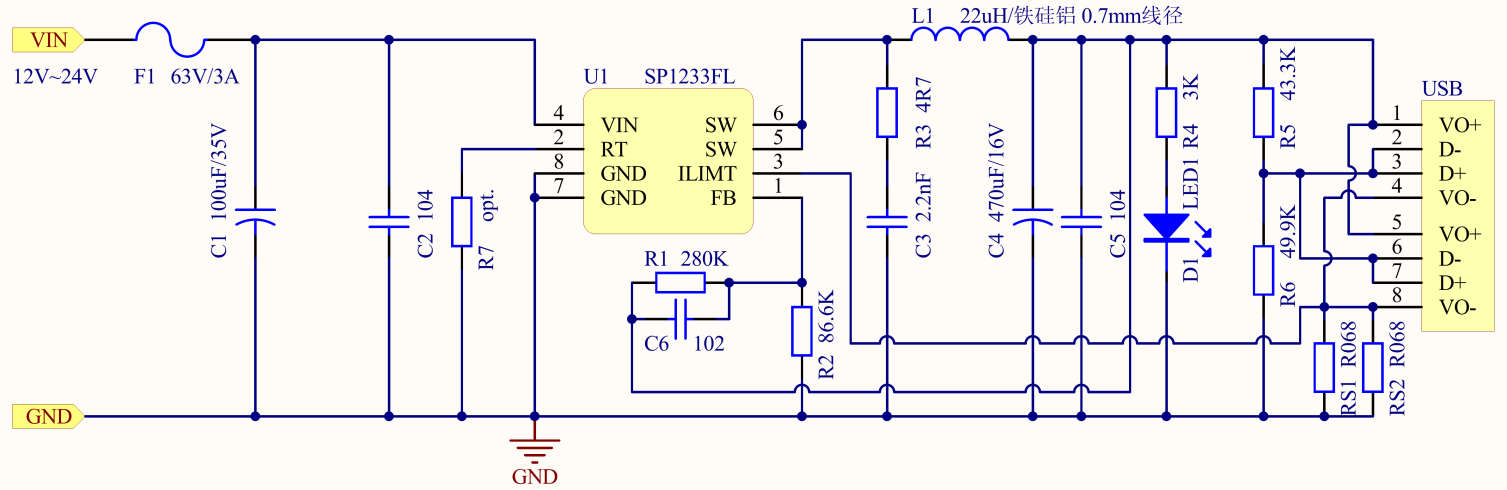

DEMO板原理图

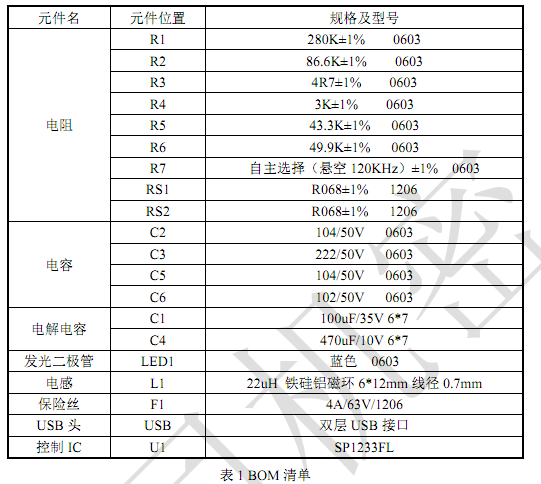

BOM清单

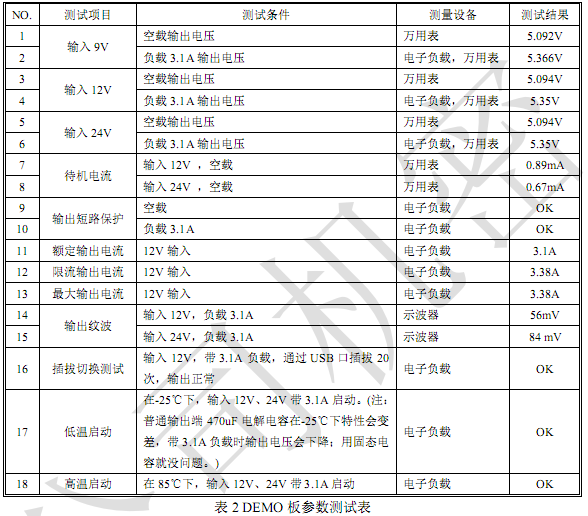

DEMO板数据测试

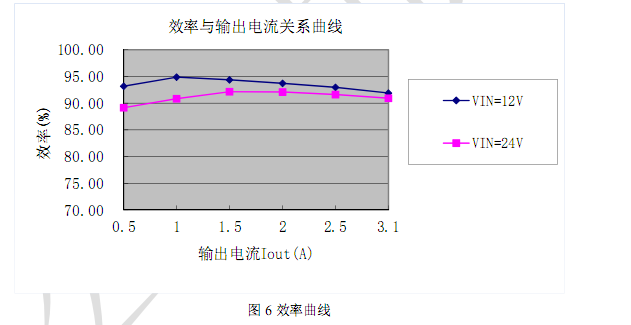

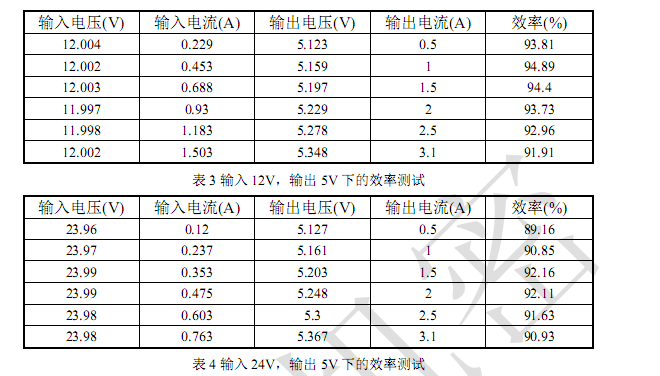

效率测试

工作温升测试

测试条件：输出电压 VOUT=5V，输出电流IOUT=3.1A，室温25℃

在Layout时，增加电感、IC 的铜铂面积，有利于板子的整体散热。

由此可以看出，SP1233FL，待机功耗只有市场上同类型产品的1/10-1/20，温度最高只有95℃，比市场上同类型产品低10度左右，效率普遍90%，最高可达94.89%
