SD55182 5V充两节锂电池充电管理IC，带电池保护功能

     SD55182 是一款高度集成的同步升压充电器，适用于 两节串联的锂离子电池（QFN 封装可达到 1.5A、 ESSOP10 封装可达到 2A）。对于不同的便携式应用， 可以使用外部电阻器对充电电流进行编程。 SD55182具有短路（SC）、涓流（TC）、恒流（CC） 和恒压（CV）四种充电过程：短路充电（SC）可对 0V 的电池充电；涓流充电(TC)可涓流充电恢复完全放电的 电池；恒流充电（CC）可快速的对电池充满；恒压充电 （CV）可确保安全的充满电池。支持唤醒深度放电的电 池。SD55182 充电截止电压可通过外置电阻调整，充电电 流也可通过外部电阻进行设置。当充电电流降至设定值 的 1/10 时，SD55182 将自动结束充电过程，持续检 测电池电压，下降到一定阈值时自动再充电。当输入电 压（USB 源或 AC 适配器）拿掉后，电池端漏电在 25uA。 集成充电和充满提示，以及异常指示。 保护功能包括输入过压保护 (OVP)、电池 OVP、电池 短路保护、热关断、电池温度监控器、可配置的定时器， 以防止对没电的电池进行长时间充电.

     ■ 高达 2A 的可调充电电流（受实际散热和输入功率 限制）

     ■ 支持 8.4V、8.6V、8.7V、8.8V 的充满电压

     ■ 高达 28V 的输入耐压保护

     ■ 高达 28V 的电池端耐压保护

     ■ 宽输入工作电压范围：3.0V~6.5V

     ■ 峰值效率可达 96%、重载效率高达 90%

     ■ 外部关断 EN 功能

     ■ 支持最大 110℃/130℃（需定制）充电电流热调节

     ■ 完整的充电状态指示,单双灯选择

     ■ 超低热阻的 ESSOP10 封装（θJC=3.9℃/W）

     ■ 可编程的自适应输入限流，通过输入电压限制实现 最大功率跟踪，适用于各类适配器

     ■ 电池电量不足时提供指示和控制后级负载关闭

     ■ 输入端保护功能：输入欠压锁定、输入过压保护、

     ■ 电池端保护功能：充电超时保护、短路保护、过压 保护

     ■ 160℃的过温保护

     ■ 支持集成 NTC 电阻的电池包充电热插拔.

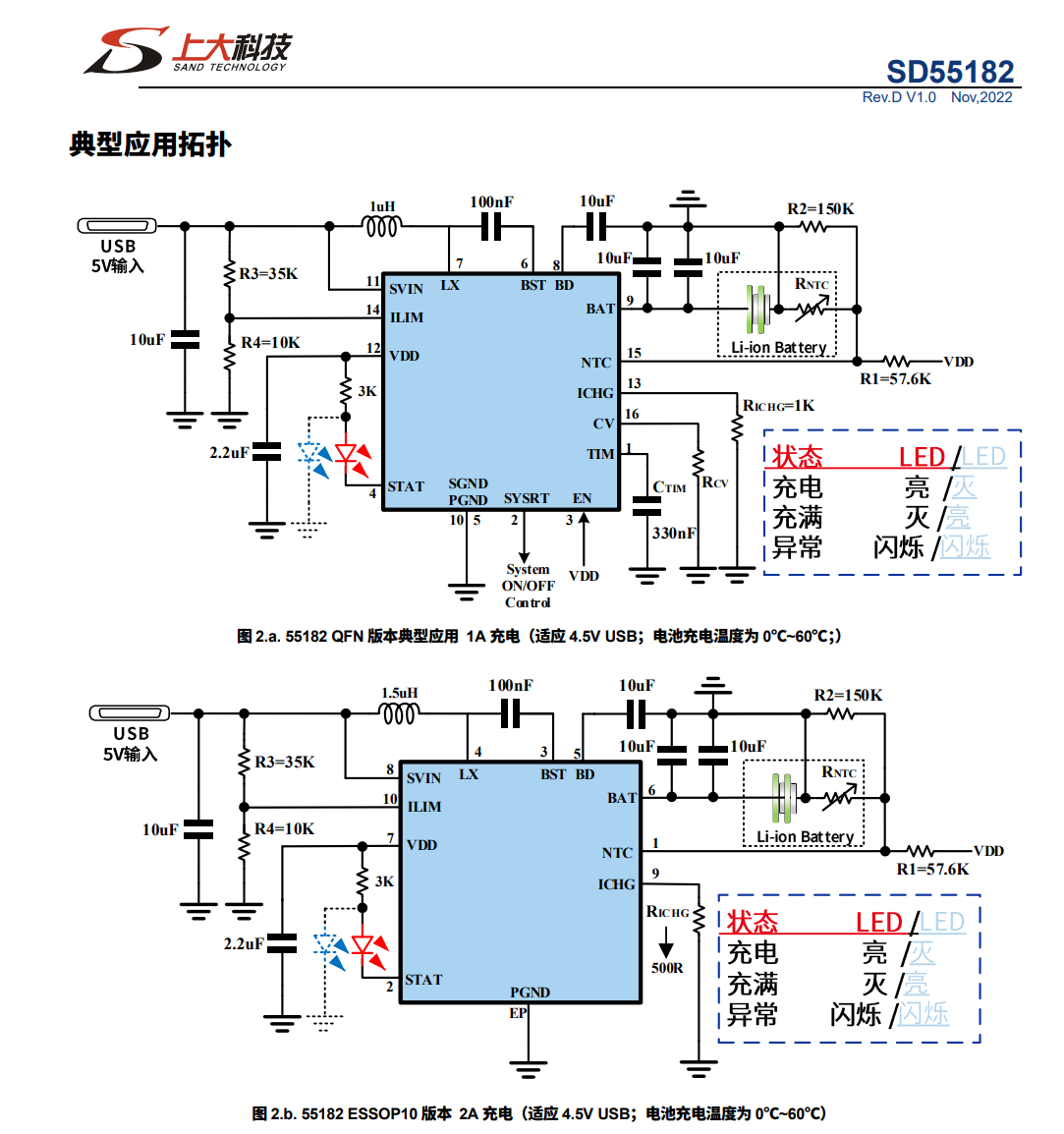

SD55182可选取两种不同的封装：

QFN16 ：拥有更小的体积，便于集成，对电池 的保护更优秀，适应更多的电池类型和输入环境。

ESSOP10：拥有更好的散热，支持最大 2A 充电， 使用更简单。

免费提供样品，提供全程设计技术支持，更多资料请联系我们。
