SD55183,内置升压充三节锂电池管理IC。带电池保护。

SD55183是一款高度集成的同步升压充电器，适用于 三节串联的锂离子电池（散热良好，9V 输入下可达到 2A）。对于不同的便携式应用，可以使用外部电阻器对 充电电流进行编程。

SD55183具有短路（SC）、涓流（TC）、恒流（CC）和恒压（CV）四种充电过程：短路充电（SC）可对 0V 的电池充电；涓流充电(TC)可涓流充电恢复完全放电的 电池；恒流充电（CC）可快速的对电池充满；恒压充电 （CV）可确保安全的充满电池

SD55183充电截止电压可通过外置电阻调整，充电电流也可通过外部电阻进行设置。当充电电流降至设定值 的 1/10 时，SD55183将自动结束充电过程，持续检 测电池电压，下降到一定阈值时自动再充电。当输入电 压（USB 源或 AC 适配器）拿掉后，电池端漏电在 25uA。

SD55183集成充电和充满提示，以及异常指示。保护功能包括输入过压保护 (OVP)、电池 OVP、电池 短路保护、热关断、电池温度监控器、可配置的定时器， 以防止对没电的电池进行长时间充电。

SD55183高达 2A 的可调充电电流（受实际散热和输入功率 限制）

 ■ 支持 12.6V、12.9V、13.05V、13.2V 的充满电压

■ 高达 28V 的输入耐压保护

■ 高达 28V 的电池端耐压保护

■ 宽输入工作电压范围：3.0V~9.5V

 ■ 峰值效率可达 96%、重载效率高达 90%

■ 外部关断 EN 功能

■ 支持最大 110℃/130℃（需定制）充电电流热调节

■ 完整的充电状态指示,单双灯选择

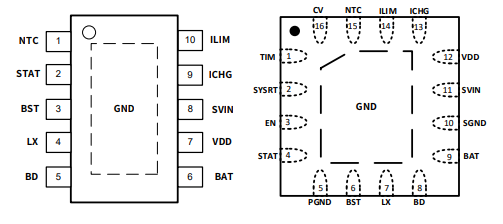

 ■ 超低热阻的 ESSOP10 封装（θJC=3.9℃/W）

■ 可编程的自适应输入限流，通过输入电压限制实现 最大功率跟踪，适用于各类适配器

■ 电池电量不足时提供指示和控制后级负载关闭

 ■ 输入端保护功能：输入欠压锁定、输入过压保护、

 ■ 电池端保护功能：充电超时保护、短路保护、过压 保护

 ■ 160℃的过温保护

■ 支持集成 NTC 电阻的电池包充电热插
