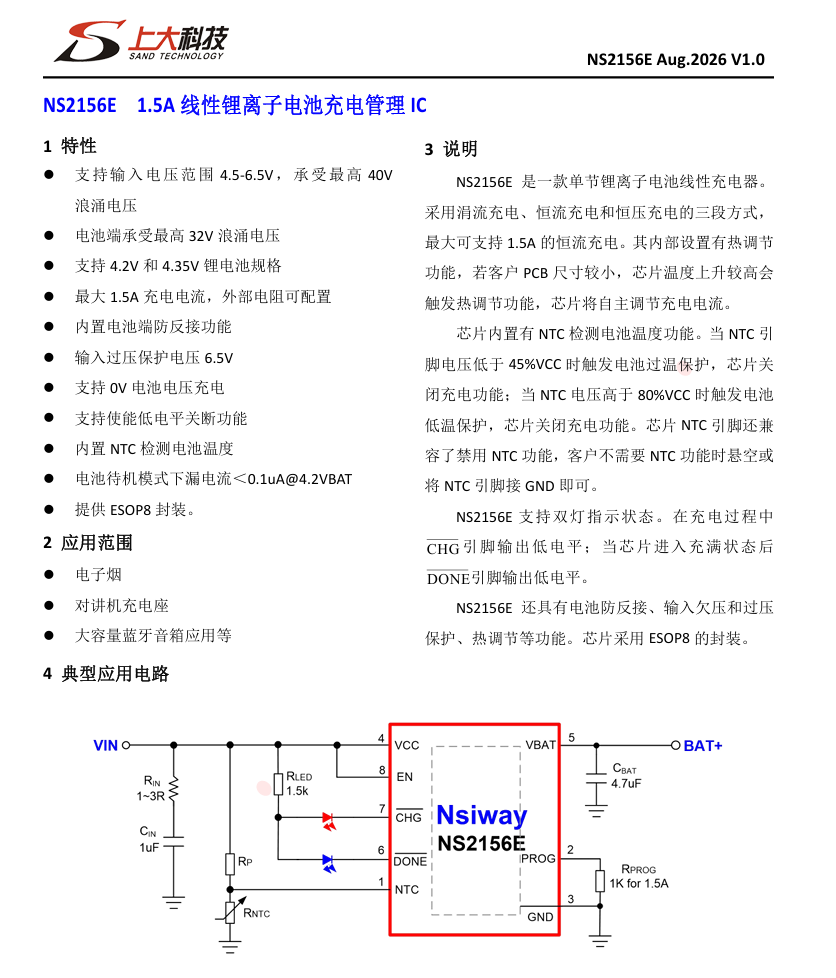

NS2156E 1.5A 线性单节锂电池充电管理IC

NS2156E是一款单节锂离子电池线性充电器。采用涓流充电、恒流充电和恒压充电的三段方式，最大可支持1.5A的恒流充电。其内部设置有热调节功能，若客户PCB尺寸较小，芯片温度上升较高会触发热调节功能，芯片将自主调节充电电流。芯片内置有NTC检测电池温度功能。当NTC引脚电压低于45%VCC时触发电池过温保护，芯片关闭充电功能；当NTC电压高于80%VCC时触发电池低温保护，芯片关闭充电功能。芯片NTC引脚还兼容了禁用NTC 功能，客户不需要NTC 功能时悬空或将NTC引脚接GND 即可。

NS2156E支持双灯指示状态。在充电过程中CHG引脚输出低电平；当芯片进入充满状态后DONE引脚输出低电平。

NS2156E还具有电池防反接、输入欠压和过压保护、热调节等功能。芯片采用ESOP8的封装。

免费提供样品，全程技术支持。
