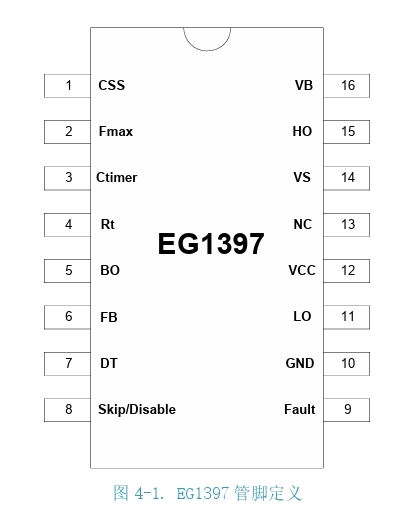

EG1397,兼容替代NCP1397

1. 特性

   ? 集成650V半桥驱动 ? 高精度振荡器，工作频率高达500kHz

   ? 可配置最小开关频率

   ? 可配置死区时间从100nS到2uS

   ? 可配置软启动 ? VCC供电电压最高20V

   ? 低启动电流300uA

   ? 内置温度保护 ? 过流自恢复 ? 半桥驱动输出电流能力IO+/- 0.8/1.3A

   ? 无铅无卤符合ROHS标准   ? 封装形式：SOP16L

2. 描述

   EG1397 是一款应用在半桥拓扑中的高性能控器，如串联谐振、并联谐振和LLC谐振控制器。它集成650V 半桥驱动器，较少的外围器件，可以简化布图。

   EG1397采用独特的架构，包括最高500kHz压控振荡器，具 有灵活性的控制模式，可实现可靠稳定的谐振模式电源。

   EG1397 具有完善的保护功能，可配置设置以适用更宽的应用范围。其中包括：过流保护自恢复、欠压 保护、软启动、光耦开路和短路保护功能。可配置死区时间可以防止上下桥 MOS 管同时导通，适用不同功 率场合。

3. 应用领域      ? 显示器电源   ? AC-DC适配器 ? 电池充电器 ? 计算机、通信电源 ? 工业、医疗电源设备

   免费提供样品，技术支持。更多应用资料请联系我们。
