ANT6812S 80W输出,内置MOS,高效率DC升压转换器

ANT6812S是一款高功率、高效率异步升压DC-DC转换器。ANT6812S支持2.5V至20V宽电压输入，可调升压输出，最高升压21V。12V供电情况下升压21V，输出功率可做到80W，效率93.5%。ANT6812S还可以通过调整外部OC脚的电阻RLiM来实现可调节的开关限流功能，此功能可以根据系统电源的电流输出能力来设定限流值，从而达到最大电流输出能力，以防止输入端电流能力不足导致供电端电压拉低造成系统不稳定现象。ANT6812S内部集成过热保护电路、逐周期限流保护电路、输出过压保护电路，确保芯片在各种应用环境中的可靠性，稳定性。

输入电压范围：2.5V~20V

输入限流可调，最大12A

输出电压可调，最高升压21V

高转换效率：

93.5%(PVIN=12V,VOUT=21V,IOUT=4A)

94.5%(PVIN=12V,VOUT=18V,IOUT=4A)

88%(PVIN=7.4V,VOUT=18V,IOUT=3A)

92%（PVIN=7.4V,VOUT=12V,IOUT=4A)

开关频率：1MHz

低静态电流，低关断电流

内置过热保护，逐周期过流保护，输出过压

保护（VIN由VOUT供电时）

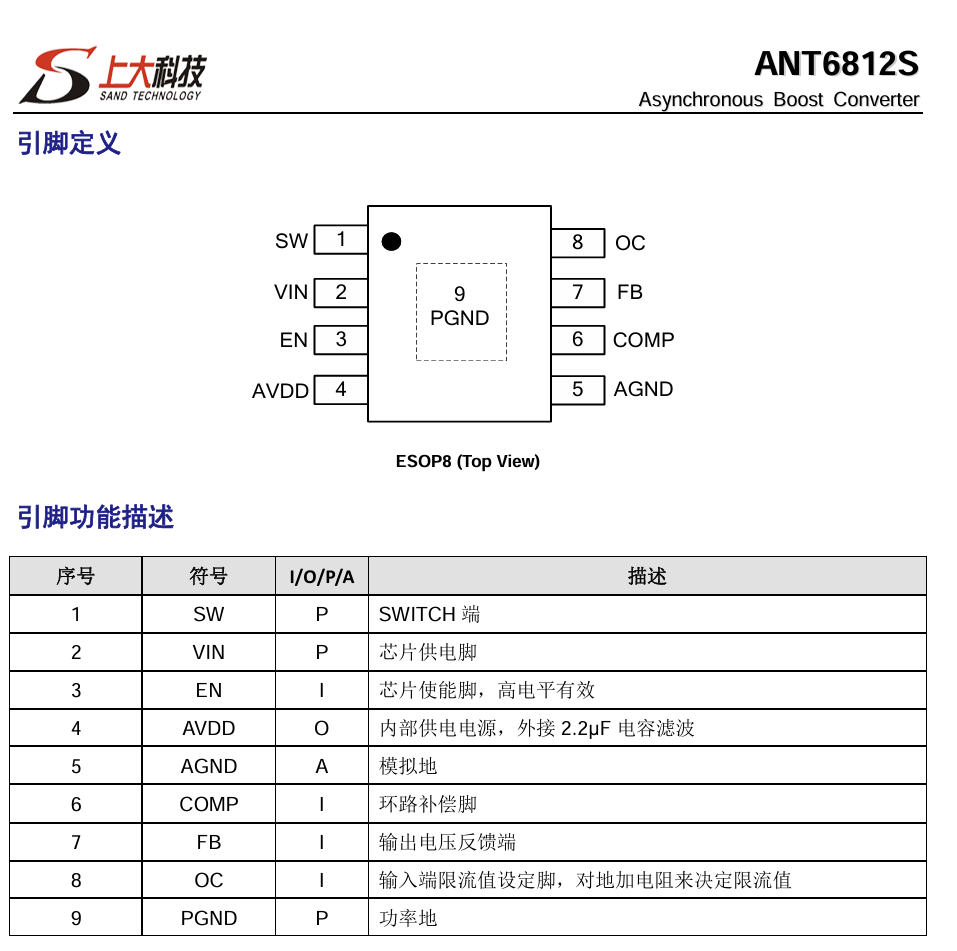

无铅无卤封装，ESOP8

ANT8121S ANT6812S ANT2813三颗料可实现两节串联锂电池供电，单声道输出30W的音箱方案。

免费提供样品，全程技术技持。更多应用资料请联系我们。
