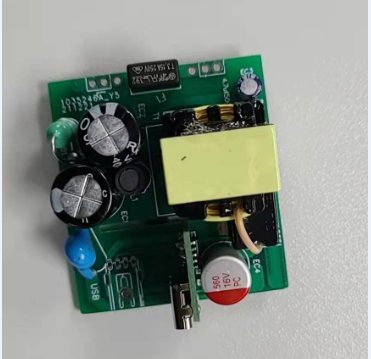

该方案采用(硅动力)SP6649FL+SP6516FD+(速芯微)FS8611BL20W;实现低成本,超简外围,20W PD充电器;
SP6649FL 是一颗电流模式 PWM 控制芯片,内置650V 高压功率MOSFET,芯片可以工作在绿色模式,以此来减小轻载时的损耗,提高整机的工作效率。
SP6649FL在启动和工作时只需要很小的电流,可以在启动电路中使用一个很大的电阻,以此来进一步减小待机时的功耗。
SP6649FL内置多种保护,包括逐周期限流保护(OCP),过载保护(OLP),过压保护(VDD OVP),VDD 过压箝位,欠压保护(UVLO),过温保护(OTP)等,通过内部的图腾柱驱动结构可以更好的改善系统的EMI特性和开关的软启动控制。
SP6649FL采用SOP8 封装。
特点
? 全电压范围输入时待机功耗小于 75mW
? 内置650V 高压功率管
? 软启动可用来减少MOSFET 上Vds的应力
? 抖频功能,改善EMI性能
? 跳频模式,改善轻载效率,减小待机功耗
? 无噪声工作
? 固定65KHz 开关频率
? 内置同步斜坡补偿
? 低启动电流,低工作电流
? 内置前沿消隐(LEB)功能
? 过载保护(OLP),逐周期限流保护(OCP)
? VDD 过压保护(VDD OVP),欠压保护(UVLO), VDD电压箝位,过温保护(OTP)
同步采用SP6516FD,SOP8封装,内置MOS,耐压60V;
协议采用速芯微的FS8611,20-65W,功率可定制;
