概要

CS5513R是一款由基准电压源、振荡电路、比较器、 PWM/PFM 控制电路等构成的CMOS降压DC/DC调整器，其1MHz的开关频率，可以使用2.2uH的小电感、甚至在小电流是可以使用物美价廉的叠层电感。利用PWM/PFM自动切换控制电路达到可调占空比，具有全输入电压范围2.5－8.5V和大输出电流等特点。以其极高的能量转换效率、超低的静态功耗和较大的输出电流，可广泛应用与机顶盒，LCDTV，平板电脑等设备。同时其高达8.5V的耐压可以用于两节锂电、4节干电池供电的如玩具等电子系统。

CS5513R内置功率MOSFET， 使用过压、过流、过热、短路等诸多保护电路，在超过控制值时会自动断开，以保护芯片。 CS5513R采用了纤小的 SOT23-5L封装，最低可达到小于3uA漏电，最适合在移动设备的电源内部使用。

特性

高效率：最大效率可达到95%

最大电流输出能力：1A

低功耗、静态电流小于：3uA

工作电压范围：2.5V-8.5V；输出电压最低1.2V

基准电压0.6V

输出1波：<+0.4%

低压操作，可达100%%空比

PWM/PFM自动切换占空比自动可调以保持很大负载范围内的高效率、低纹波

符合Rohs标准且无卤素

SOT23-5封装

应用

USB HUB产品

电话机

笔记本

OTT机顶盒

玩具

家庭网关

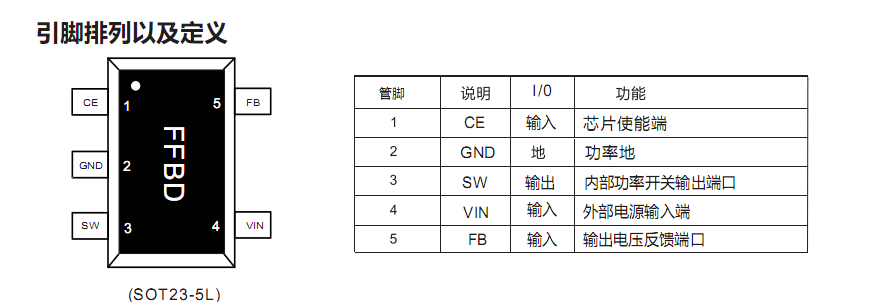

引脚排列及定义

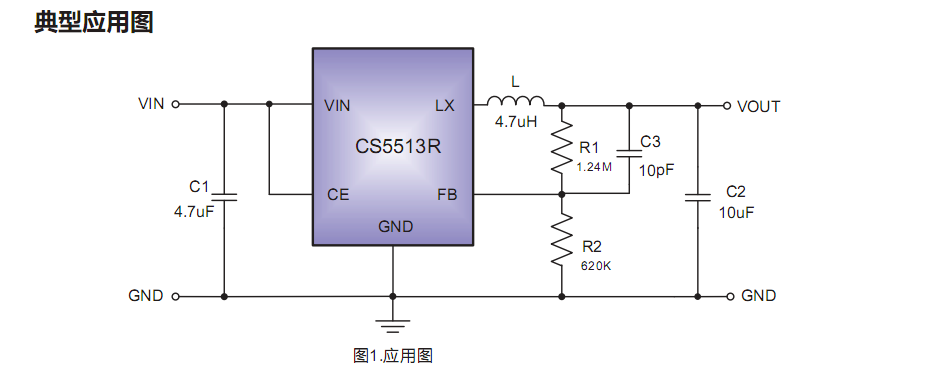

典型应用图
