概述与特点

CS5005S是一个具备低噪声、恒定开关频率（300KHz）的电容式电压倍增器。输入2.5至4.5V，产生恒定的5V输出电压，最大输出电流能达到300mA。较少的外部器件（仅有一只自举电容和VIN以及VOUT上的2只旁路电容）使得CS5005S很适合应用于电池供电的小型设备。

本电路采用新的电荷泵架构，保证零负载情况下工作在恒定的开关频率，并同时减少输入和输出纹波。该电路具有热保护功能，能承受从VOUT到GND的持续短路。内置的软启动电路能防止启动时产生过大的浪涌电流。较高的开关频率，可以使用小型的陶瓷电容。低电流待机电流，小于1uA。

典型特性

固定输出电压5V（±4%）

输入范围：2.5V～5.0V

输出电流：最大300mA

低噪声恒定频率工作

自动软启动降低浪涌电流

待机电流小于1uA

短路保护

无电感器件

采用6脚SOT23封装

应用举例

白光LED背光源

锂离子电池备份电源

3V到5V转换

智能卡阅读器

PCMCIA本地5V电源

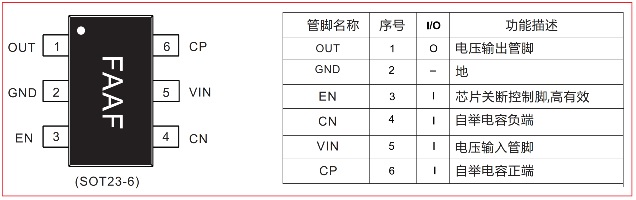

引脚排列及定义

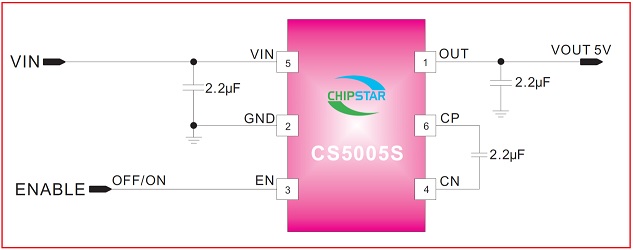

典型应用图
