特性

?  输出功率

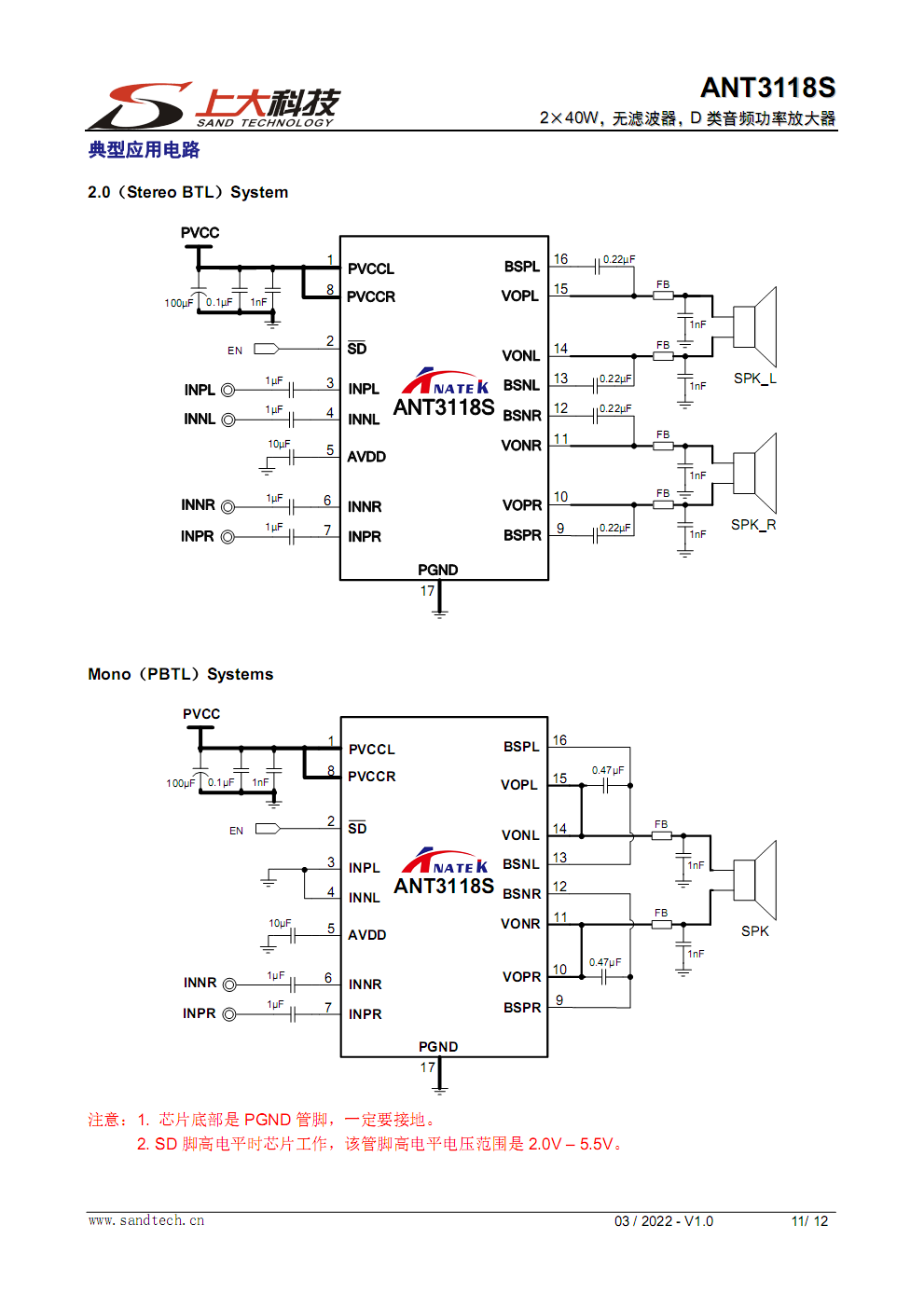

BTL：2×40W (8Ω，24V，THD+N=10%)

PBTL：80W (4Ω，24V，THD+N=10%）

?  PVCCL/R 支持宽电压供电，范围5.5V - 26V

?  20mA@24V 静态电流

?  效率高达93%

?  优异的上、下电pop-click 噪声抑制

?  抖频设计超低EMI

?  内置过热保护，短路保护，过压保护，欠压保护功能

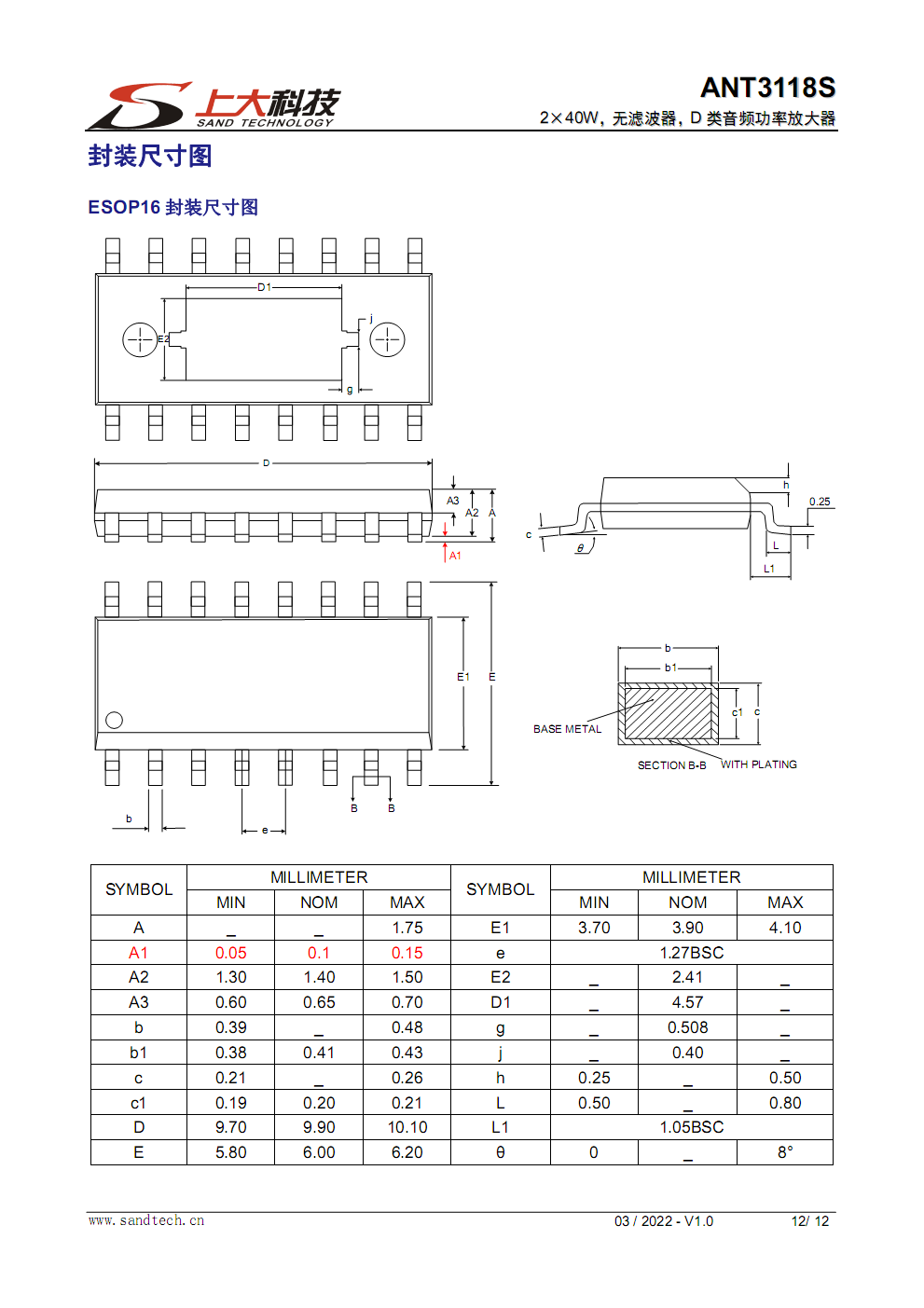

?  无铅无卤封装，ESOP16

概述

ANT3118S 是一款高集成度、高效率的双通道 D类音频功率放大器。 支持BTL和PBTL模式输出，供电电压范围 5.5V-26V。 双通道 BTL模式下输出功率可以到 2×40W(8Ω，24V，THD+N=10%)，单通道 PBTL 模式下可以输出 80W（4Ω，24V，HD+N=10%）。ANT3118S 采用新型 PWM 脉宽调制架构，降低静态功耗，提高效率，  PWM采用扩频技术，大幅降低了 EMI辐射，在功率和喇叭线长一定的范围内，可以用磁珠替代电感方案，从而优化成本和电路面积。

ANT3118S内置过热保护，短路保护，过压保护，欠压保护，防止芯片在非正常工作条件下损坏。

应用

?  大功率蓝牙音箱

?  AI音箱

?  2.1 声道音箱

?  LCD电视

订购信息

产品型号         封装形式       器件标识         包装方式

ANT3118S     ESOP16        ANT3118S        编带

更多资料请与我们联系！
