CS5363E，18V以内不挑电池类型，输入自适应及NTC功能，4A异步降压多节锂电池充电管理IC

概要

CS5363E是一款20V耐压，1-4节锂电池或1-5节磷酸铁锂电池异步降压性充电管理IC。集成功率MOS，具有最大4A的充电电流能力，充电电流可以通过外部电阻灵活可调。

CS5363E内置输入自适应环路，可只能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器，输入自适应点通过外部分压电阻灵活可调。 CS5363E通过外部电阻，可分别独立调节过充电结束电流以及过充电压。

CS5363E具有完善的保护功能，包括输入欠压和过压保护、电池充电过压和短路保护、电池温度保护、芯片过温保护、充电超时保护。此外芯片通过外接的LED指示灯。可对充电过程实现全程监控。

描述

宽输入电压范围：3.6V-20V

输入自适应功能，自适应点外部可调

最大4A充电电流，充电电流外部电阻可调

充电终止电流独立可调

恒压充电电压独立可调

NTC功能

电池零漏电（不带路径的应用）

±1%电池过充电病毒

支持双路LED充电状态指示

400KHz开关频率

电池充电过压，短路保护

IC温度自适应调节，IC过温保护

应用

磷酸铁锂电池包                                                  便携式工业和医疗仪器

锂电电池包                                                         电动工具

笔记本电脑

封装

ESOP16

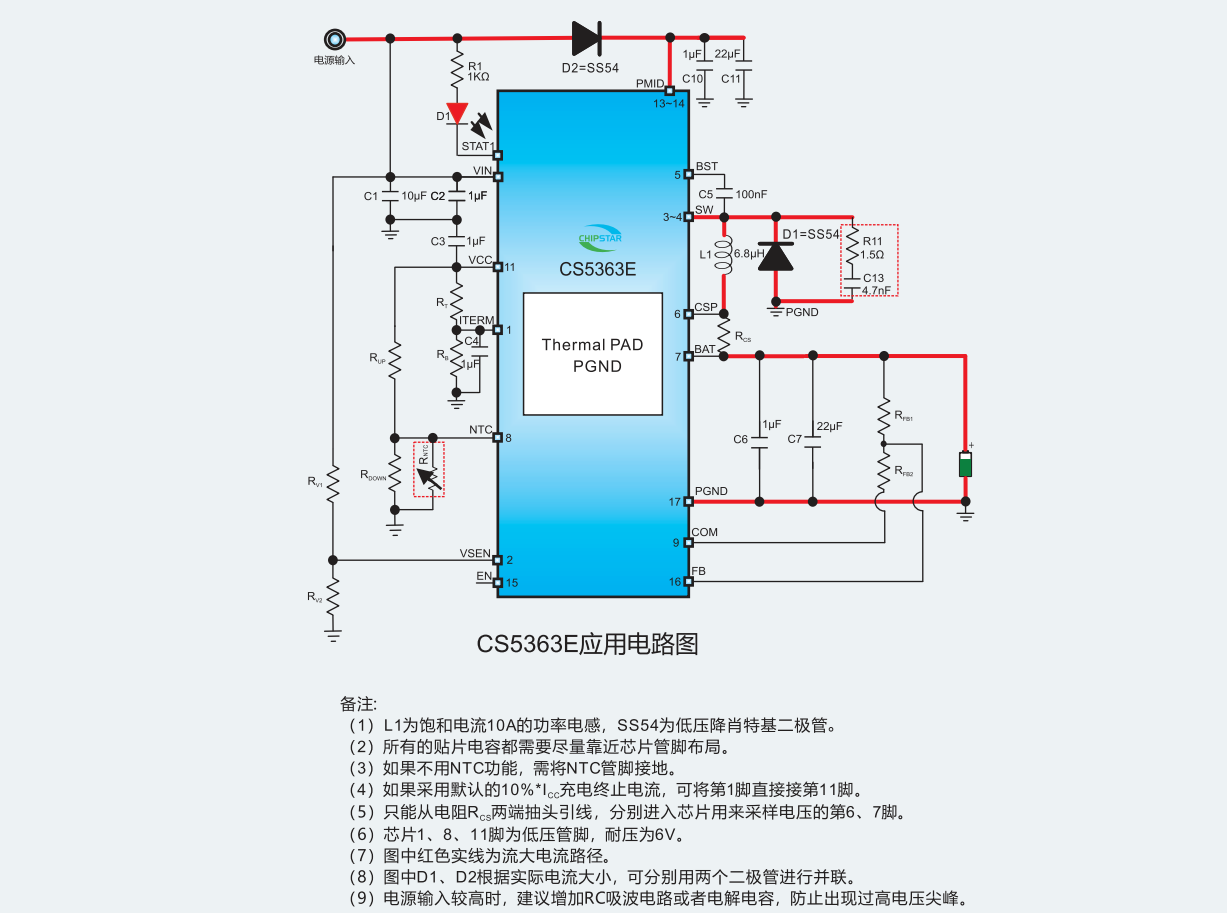

典型应用图
