IU5200,快充升降压锂电池充电管理IC

作者:上大科技发布日期:2023-08-30 10:24:54浏览人数:346

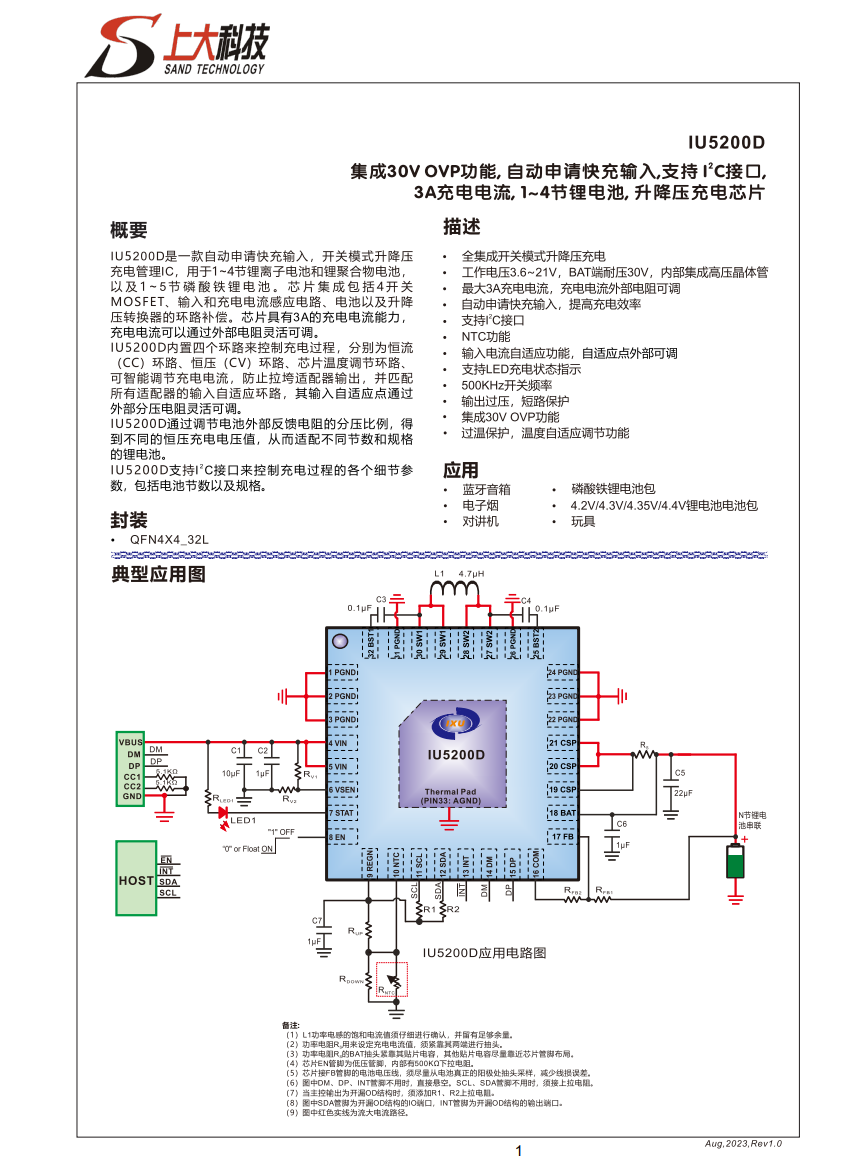

                 IU5200D集成30V OVP功能,自动申请快充输入,支持I2C接口,3A充电电流,1-4节锂电池,升降压充电芯片

IU5200D是一款自动申请快充输入,开关模式升降压充电管理IC,用于1~4节锂离子电池和锂聚合物电池,以及1~5节磷酸铁鲤电池。芯片集成包括4开关MOSFET、输入和充电电流感应电路、电池以及升降压转换器的环路补偿。芯片具有3A的充电电流能力,充电电流可以通过外部电阻灵活可调。
IU5200D内置四个环路来控制充电过程,分别为恒流(CC) 环路、恒压(CV) 环路、芯片温度调节环路、可智能调节充电电流,防止拉垮适配器输出,并匹配所有适配器的输入自适应环路,其输入自适应点通过外部分压电阻灵活可调。
IU5200D通过调节电池外部反馈电阻的分压比例,得到不同的恒压充电电压值,从而适配不同节数和规格的锂电池
IU5200D支持I2C接口来控制充电过程的各个细节参数,包括电池节数以及规格。

描述
全集成开关模式升降压充电
工作电压3.6~21V,BAT端耐压30V,内部集成高压晶体管
最大3A充电电流,充电电流外部电阻可调
自动申请快充输入,提高充电效率
支持I2C接口
NTC功能
输入电流自适应功能,自适应点外部可调
支持LED充电状态指示
500KHz开关频率
输出过压,短路保护
集成30V OVP功能
过温保护,温度自适应调节功能

应用
蓝牙音箱
电子
磷酸铁锂电池包
4.2V/4.3V/4.35V/4.4V锂电池电池包
对讲机
玩具

封装:QFN4*4 _32L



免费提供样品,全程技术支持,更多应用资料,请联系我们。



附件下载
