                                                     ANT3270,2通道,2.1通道,4通道,大功率音频功放IC,150W单频功放IC

      ANT3270 是一款高集成度、高效率的多通道 D 类 音频功率放大器。支持 BTL(4.0)、PBTL(2.0) BTL+PBTL(2.1)模式输出,供电电压范围 5.5V-24V。 ANT3270 采用新型 PWM 脉宽调制架构,降低静 态功耗,提高效率,PWM 采用扩频技术,大幅降 低了 EMI 辐射,在功率和喇叭线长一定的范围内, 可以用磁珠替代电感方案,从而优化成本和电路 面积。在芯片的底部(PCB 背面)连接一个小型 散热器后可提供 2 × 75W/4Ω 的功率。 ANT3270内置过热保护,短路保护,过压保护, 欠压保护,防止芯片在非正常工作条件下损坏。

特性

? 输出功率

BTL(4.0)模式: 4×38W (8Ω,24V,THD+N=10%) 4×17W (4Ω,12V,THD+N=10%)

PBTL(2.0)模式: 2×75W (4Ω,24V,THD+N=10%) 2×20W (4Ω,12V,THD+N=10%)

BTL +PBTL(2.1)模式: 2×38W (8Ω,24V,THD+N=10%) +1×75W (4Ω,24V,THD+N=10%)

 ? PVCC 支持宽电压供电,范围 5.5V - 24V

? 效率高达 92%

 ? 优异的上、下电 pop-click 噪声抑制 ? 抖频设计超低 EMI ? 内置过热保护,短路保护,过压保护,欠压 保护功能

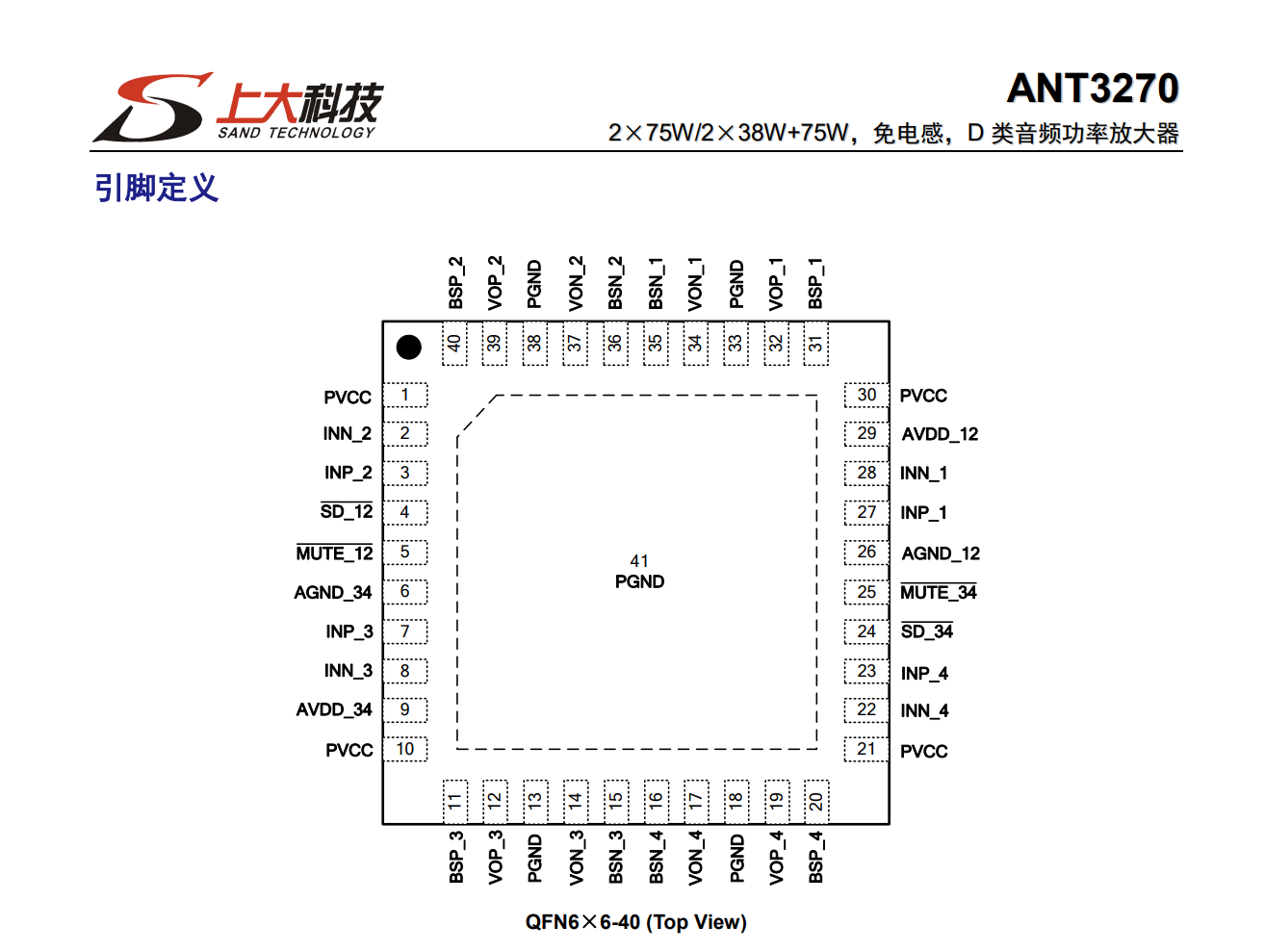

 ? 无铅无卤封装,QFN6×6-40

   应用

 ? 大功率蓝牙音箱

? 2.0/2.1/4.0 通道音箱



免费提供样品,全程应用技术支持,更多应用资料,请联系我们。
