IU91906 微型打印机专用芯片

作者:上大科技发布日期:2024-05-15 08:25:30浏览人数:307

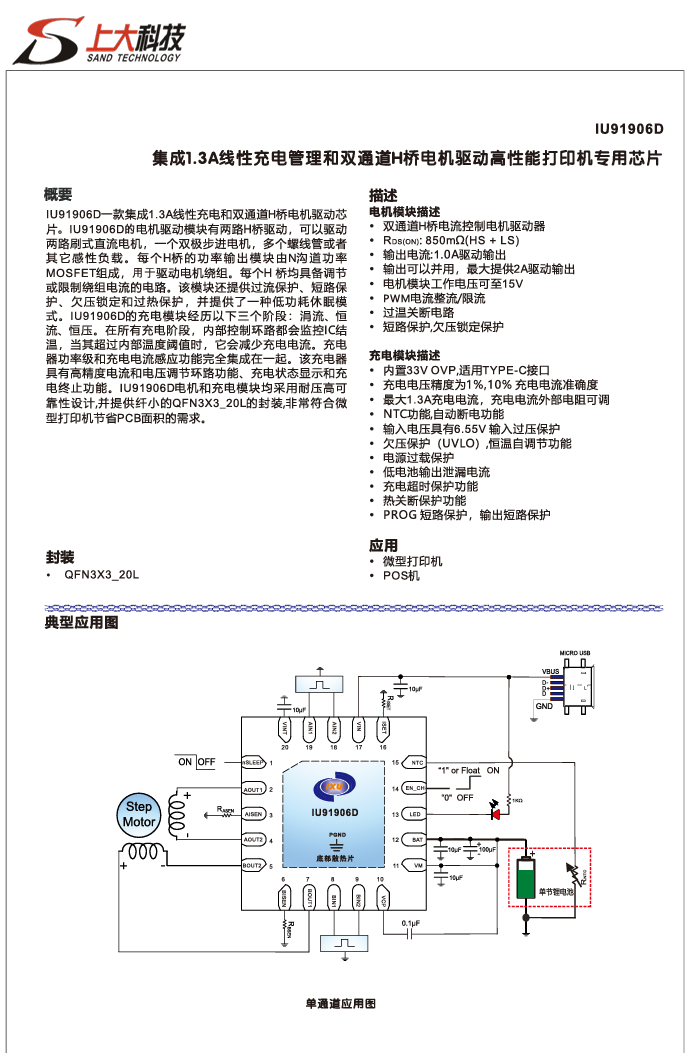

                                 IU91906 T微型打印机专用芯片方案

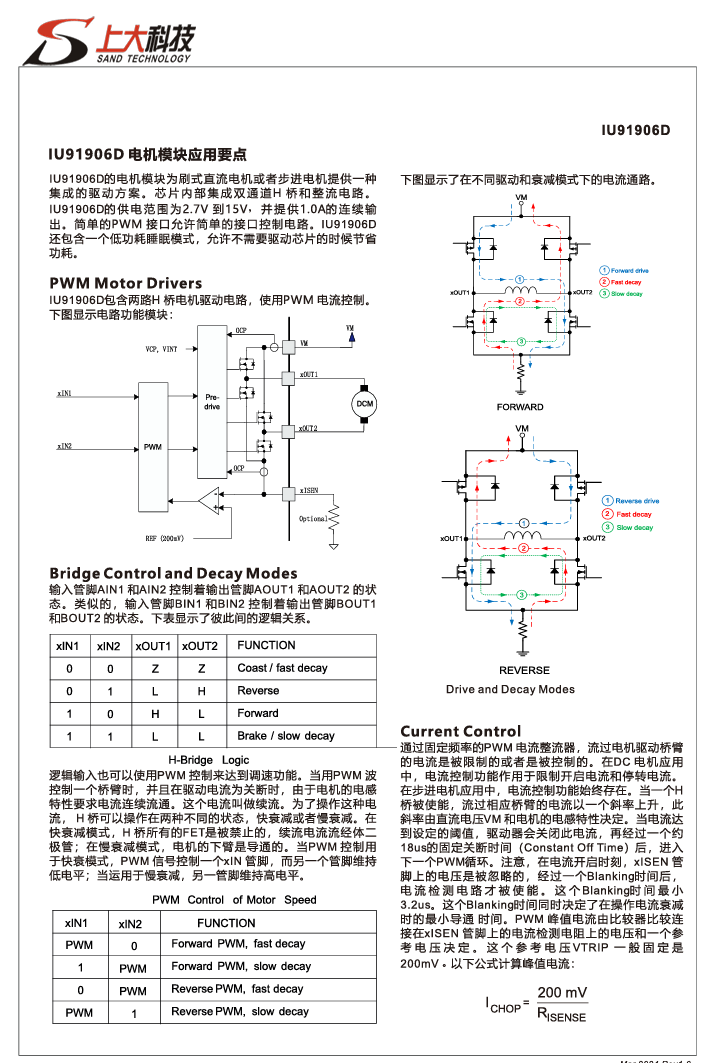

IU91906D一款集成1.3A线性充电和双通道H桥电机驱动芯片。IU91906D的电机驱动模块有两路H桥驱动,可以驱动两路刷式直流电机,一个双极步进电机,多个螺线管或者其它感性负载。每个H桥的功率输出模块由N沟道功率MOSFET组成,用于驱动电机绕组。每个H桥均具备调节或限制绕组电流的电路。该模块还提供过流保护、短路保护、欠压锁定和过热保护,并提供了一种低功耗休眠模式。

    IU91906内置33V OVP,适用TYPE-C接口

充电电压精度为1%,10%充电电流准确度

最大1.3A充电电流,充电电流外部电阻可调NTC功能,自动断电功能

输入电压具有6.55V输入过压保护欠压保护(UVLO),恒温自调节功能电源过载保护

低电池输出泄漏电流充电超时保护功能热关断保护功能PROG短路保护,输出短路保护




免费提供样品,全程技术支持,更多应用资料请联系我们。
