IU5925T适用于2A同步降压型1-2节超级电容充电管理IC

作者:上大科技发布日期:2024-06-20 14:47:13浏览人数:315

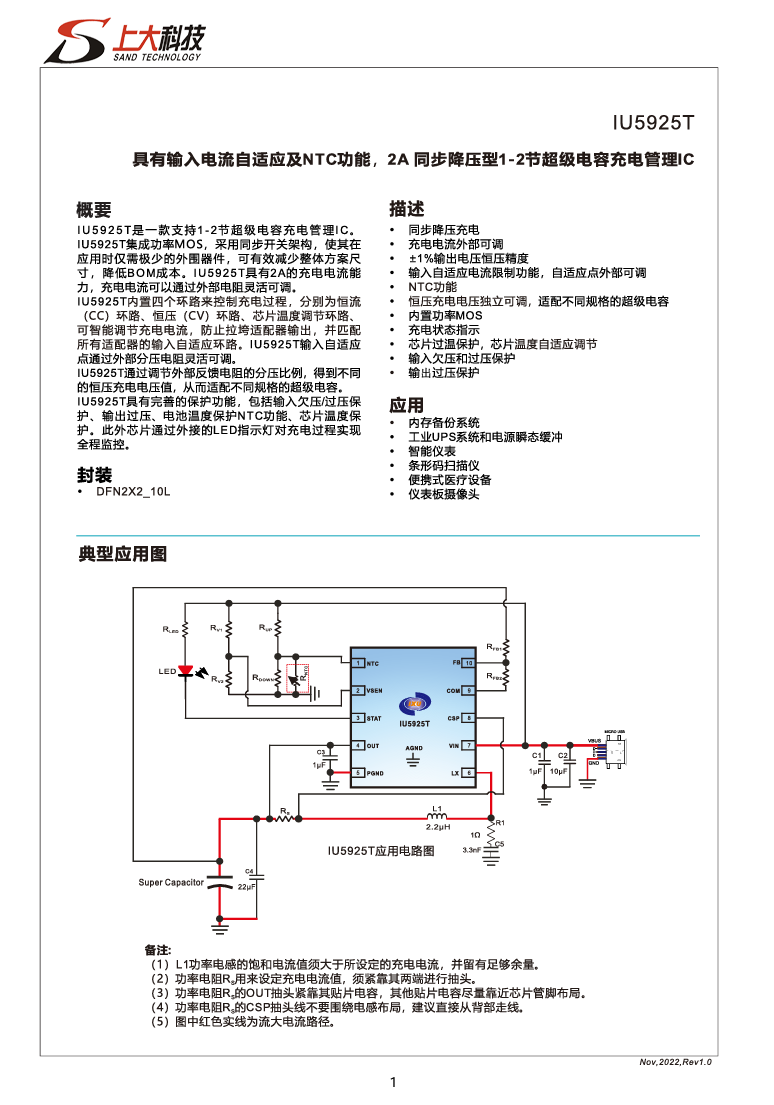

  1.                                                   具有输入电流自适应及NTC功能  IU5925T适用于2A同步降压型1-2节超级电容充电管理IC

  2. IU5925T是一款支持1-2节超级电容充电管理的IC,采用同步开关架构和集成功率MOS等技术,具有高效、低成本和易于集成等优点。通过灵活的充电电流调节和自动充电限流等功能,可以实现对超级电容的快速、稳定充电。随着超级电容技术的不断发展和应用领域的扩大,IU5925T有望在未来实现更广泛的应用和普及。


  3. U5925T是—款支持1-2节超级电容充电管理IC。IU5925T集成功率MOS, 采用同步开关架构,使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸,降低BOM成本。IU5925T具有2A的充电电流能力,充电电流可以通过外部电阻灵活可调。


IU5925T内置四个环路来控制充电过程,分别为恒流(CC)环路、恒压(CV) 环路、芯片温度调节环路、可智能调节充电电流,防止拉垮适配器输出,并匹配所有适配器的输入自适应环路。IU5925T 输入自适应点通过外部分压电阻灵活可调。

IU5925T通过调节外部反馈电阻的分压比例,得到不同的恒压充电电压值,从而适配不同规格的超级电容。IU5925T具有完善的保护功能,包括输入欠压/过压保护、输出过压、电池温度保护NTC功能、芯片温度保护。此外芯片通过外接的LED指示灯对充电过程实现全程监控。

采用DFN2X2_1OL封装。

IU5925T描述

同步降压充电

充电电流外部可调

土1 % 输出电压恒压精度

输入自适应电流限制功能,自适应点外部可调

NTC 功能

恒压充电电压独立可调, 适配不同规格的超级电容

内置功率MOS

充电状态指示

芯片过温保护, 芯片温度自适应调节

输入欠压和过压保护

输出过压保护

应用

内存备份系统、工业UPS系统和电源瞬态缓冲、智能仪表、条形码扫描仪、便携式医疗设备、仪表板摄像头等



更用应用资料请联系我们
