3.7V单节锂电池供电自带升压音频功放芯片

单声道的有CS83501E CS83722E CS83702E CS83726D 立体声的有CS8389E CS8390E CS83826C CS83828C CS83785E IU8395E

下面介绍四颗3.7V单节锂电池供电,自带升压,单声道的音频功放芯片:

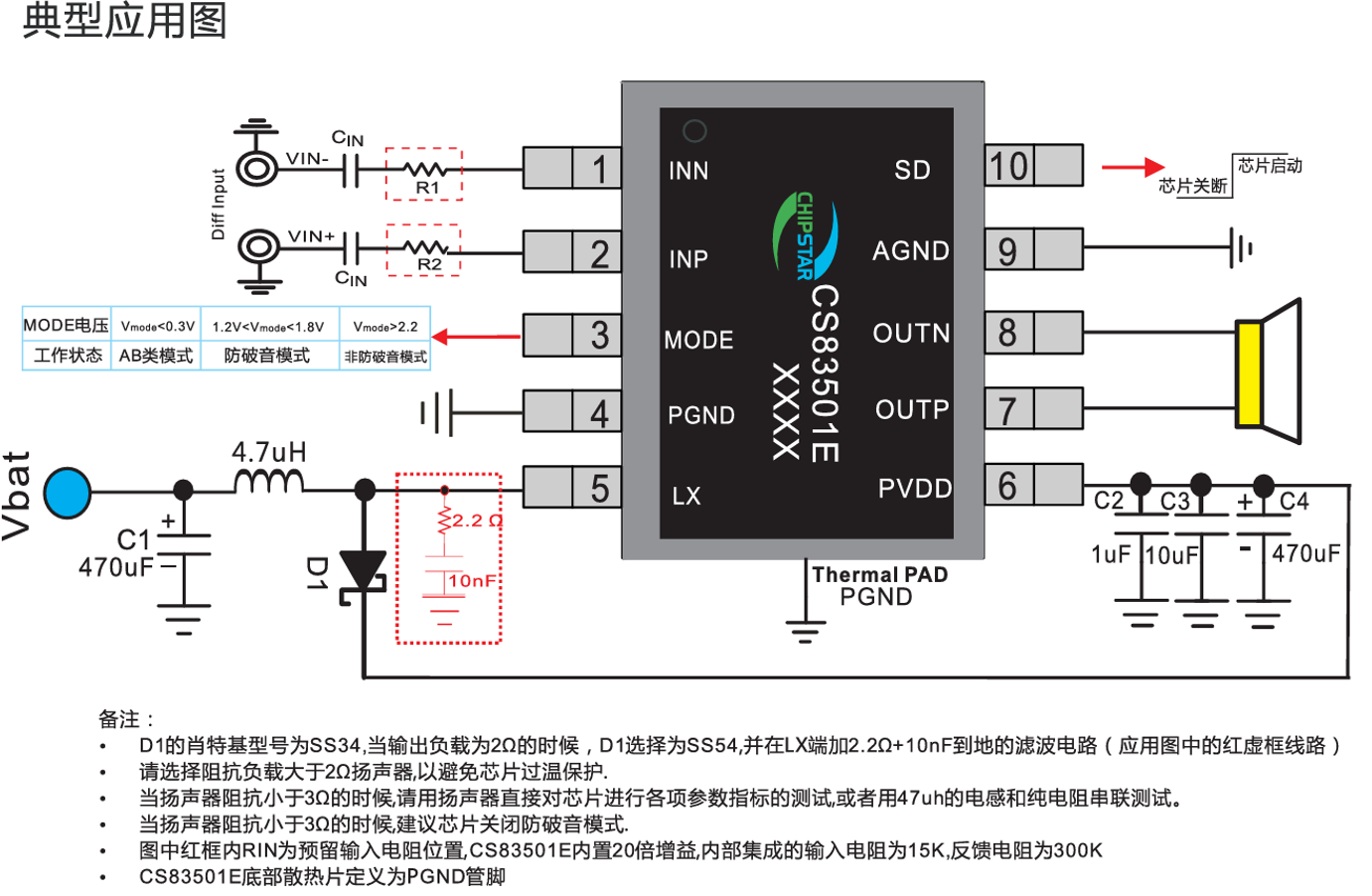

CS83501E是一款内置BOOST升压模块带防破音功能R类音频功率放大器。可以为2Ω的负载提供最高10.7W的恒定功率.AB类D类可切换模式的设计，最大限度的减少音频子系统中功放对FM的干扰，CS83501E在锂电池的供电电压范围内提供了极致的功率输出使得CS83501E成为便携式音箱设备特别是扩音器产品的最优选择。

CS83501E的全差分架构和极高的PSRR有效地提高了CS83501E对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块，以及CS83501E采用专有的AERC((AdaptiveEdgeRateControl)技术,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过20dB的裕量，另外CS83501E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

CS83501E提供了纤小的的ESOP10L封装形式供客户选择，其额定的工作温度范围为-40°℃至85°C。

CS83501E内置BOOST模块R类结构,集成D类AB类两种模式

输出功率

Po at 10% THD+N,VIN = 3.7V

RL= 2 Ω+47uH 10.70W(D MODE NCN OFF）

Po at 10% THD+N,VIN = 3.7V

RL=3 Ω 8.0W(D MODENCN OFF）

Po at 10% THD+N,VIN = 3.7V

RL= 4Ω 6.30W(D MODE NCN OFF)

优异的"噼噗-咔嗒"（pop-noise)杂音抑制能力

工作电压范围：2.5V到5.5V

内置24倍的固定增益

先进的电源自适应功能

内置防破音模块

无需滤波的Class-D结构

75%的效率

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间(240ms)

静态电流（10mA）

低关断电流（<0.1μA)

过流保护，短路保护和过热保护

符合Rohs标准的无铅封装

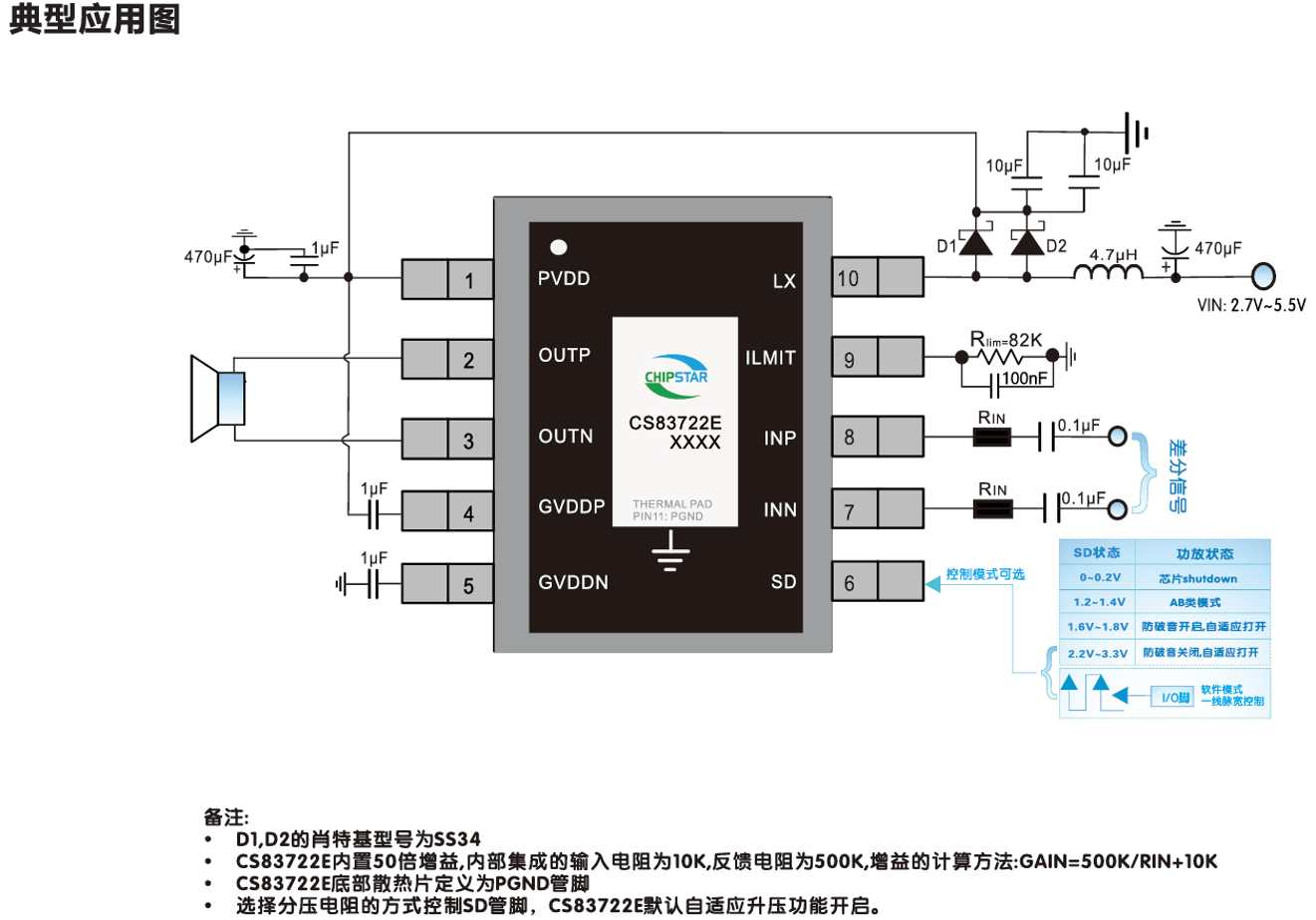

CS83722E是一款内置BOOST升压模块带防破音功能R类音频功率放大器。可以为3Ω的负载提供最高17W的恒定功率.AB类D类可切换模式的设计，最大限度的减少音频子系统中功放对FM的干扰，CS83722E在锂电池的供电电压范围内提供了极致的功率输出，使得CS83722E成为便携式音箱设备特别是扩音器产品的最优选择.CS83722E的全差分架构和极高的PSRR有效地提高了CS83722E对RF噪声的抑制能力。CS83722E采用专有的AERC((AdaptiveEdgeRate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过20dB的裕量，另外CS83722E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

CS83722E提供了纤小的的ESOP10L封装形式供客户选择，其额定的工作温度范围为-20°C至85°C。

内置BOOST模块R类结构,集成D类AB类两种模式

输出功率(D MODENCN OFF）

VIN=3.7V,RL=3Ω+33μH

Po=17W(10% THD+N)

Po=14W(1% THD+N)

VIN=3.7V,RL=4Ω+33μH

Po=13.5W(10% THD+N) Po=11W(1% THD+N)

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：2.7V到5.5V

SD管脚即可一线脉宽控制模式，也可分压电阻控制

内置50倍的固定增益，BOOST升压到10V

先进的电源自适应功能

内置防破音模块

无需滤波的Class-D结构

最高82%的效率

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间（100ms)

静态电流(8mA)

低关断电流（<10μA)

过流保护，短路保护和过热保护

符合Rohs标准的无铅封装

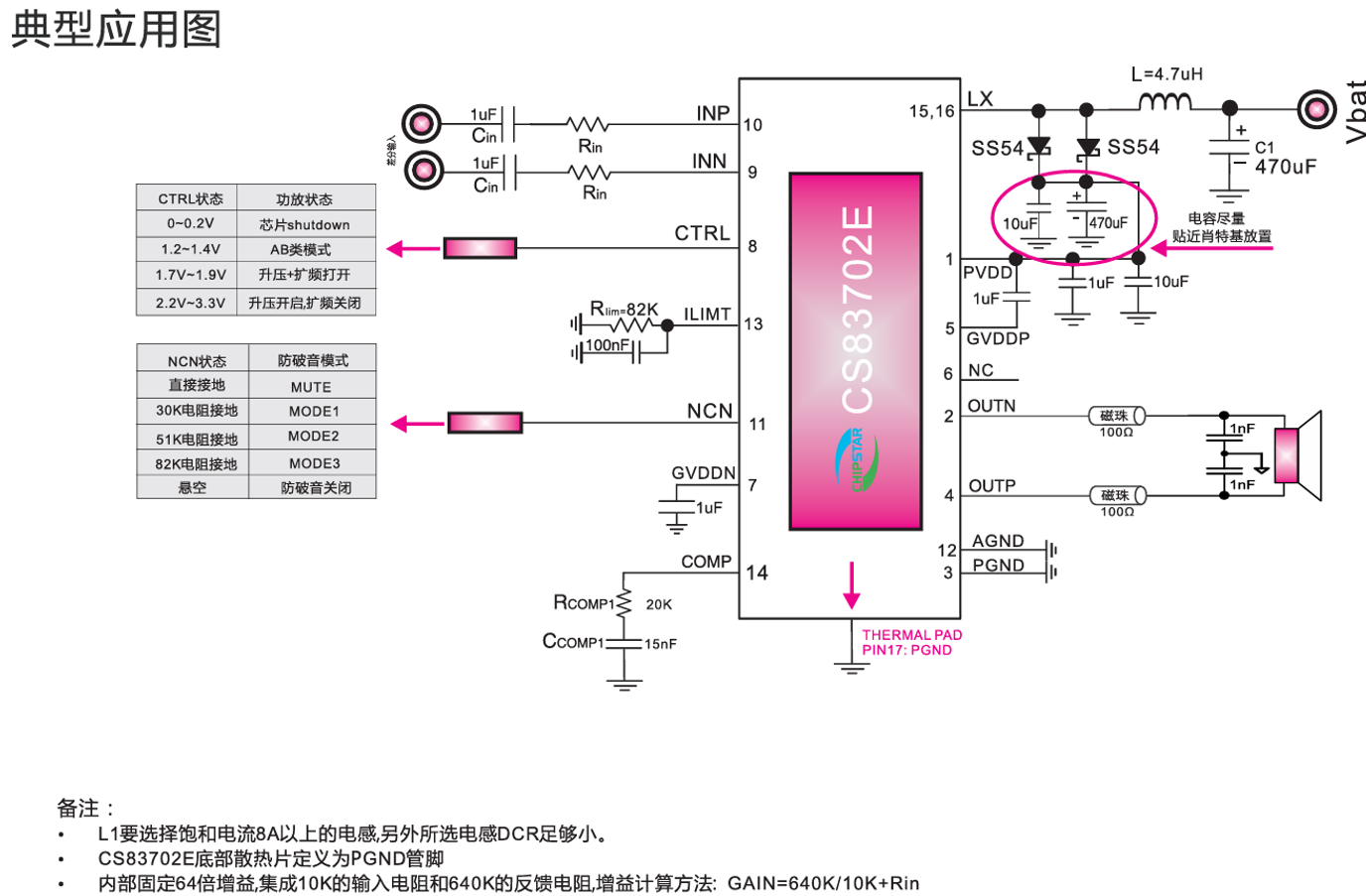

CS83702E是一款适用于单节锂电池供电应用，固定增益，带三种防破音模式，AB/D切换，静音功能，内置BOOST升压模块的R类单声道音频功率放大器。在单节锂电池供电的情况下，CS83702E可以驱动低至2Ω的扬声器，最大输出19W的恒定功率；CS83702EAB类D类可切换模式的设计，最大限度的减少音频子系统中功放对FM的干扰,为终端产品提供了极致的功率输出。CS83702E的全差分架构和极高的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块，以及CS83702E采用专有的AERC((AdaptiveEdgeRate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过20dB的裕量，另外CS83702E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。CS83702E提供了纤小的的EQA16封装形式供客户选择，封装尺寸和ESOP8一致，其额定的工作温度范围为-40°℃至85°℃。

内置BOOST模块R类结构,集成AB类D类两种模式

输出功率

Po at 10% THD+N,VIN = 3.7V

RL=4Ω 10.3W(D MODENCN OFF）

Po at 10% THD+N,VIN = 3.7V

RL= 2Ω+22μH Q 19W(D MODE NCNOFF）

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：2.7V到5.5V

扩频功能

固定64倍增益，集成10K输入电阻，640K反馈电阻

内置三种防破音模式

无需滤波的Class-D结构

最高86%的效率(Vbat=4.2V)

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间（200ms)

静态电流（22mA)

低关断电流（10μA)

过流保护，短路保护和过热保护

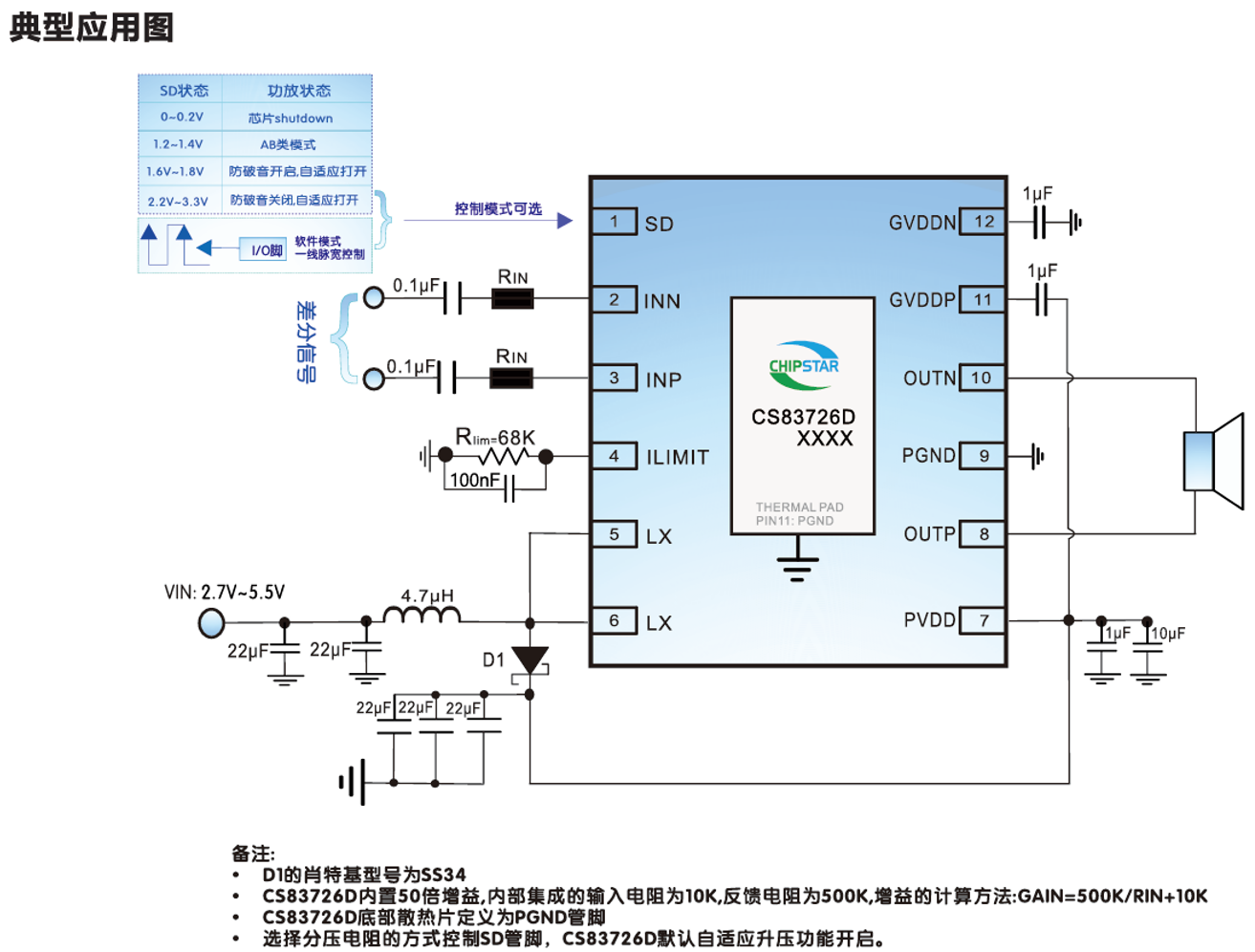

CS83726D是一款内置BOOST升压模块带防破音功能R类音频功率放大器。可以为4Ω的负载提供最高7W的恒定功率.AB类D类可切换模式的设计，最大限度的减少音频子系统中功放对FM的干扰，CS83726D使用全贴片外围，以及纤小的DFN3X3_12L封装，可有效的减少了PCB面积，使得紧凑的板级空间爆发出极致的音频功率输出。CS83726D的全差分架构和极高的PSRR有效地提高了CS83726D对RF噪声的抑制能力。CS83726D采用专有的AERC((AdaptiveEdgeRate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过20dB的裕量。另外CS83726D内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

全贴片外围，节省PCB面积

内置BOOST模块R类结构，集成D类AB类两种模式

输出功率(D MODENCNOFF）

VIN=3.7V,RL=4Ω+33μH

Po=7.2W(10% THD+N) Po=5.7W(1% THD+N)

VIN=3.7V,RL=8Ω+33μH

Po=4W(10% THD+N) Po=3.3W(1% THD+N)

优异的"噼噗-咔嗒”(pop-noise)杂音抑制能力

工作电压范围：2.7V到5.5V

SD管脚即可一线脉宽控制模式，也可分压电阻控制

内置50倍的固定增益，BOOST升压到7.6V

先进的电源自适应功能

内置防破音模块

无需滤波的Class-D结构

最高82%的效率

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间（100ms)

静态电流(8mA)，低关断电流（<10μA)

过流保护，短路保护和过热保护

符合Rohs标准的无铅封装

下面介绍六颗3.7V单节锂电池供电,自带升压,立体声音频功放芯片:

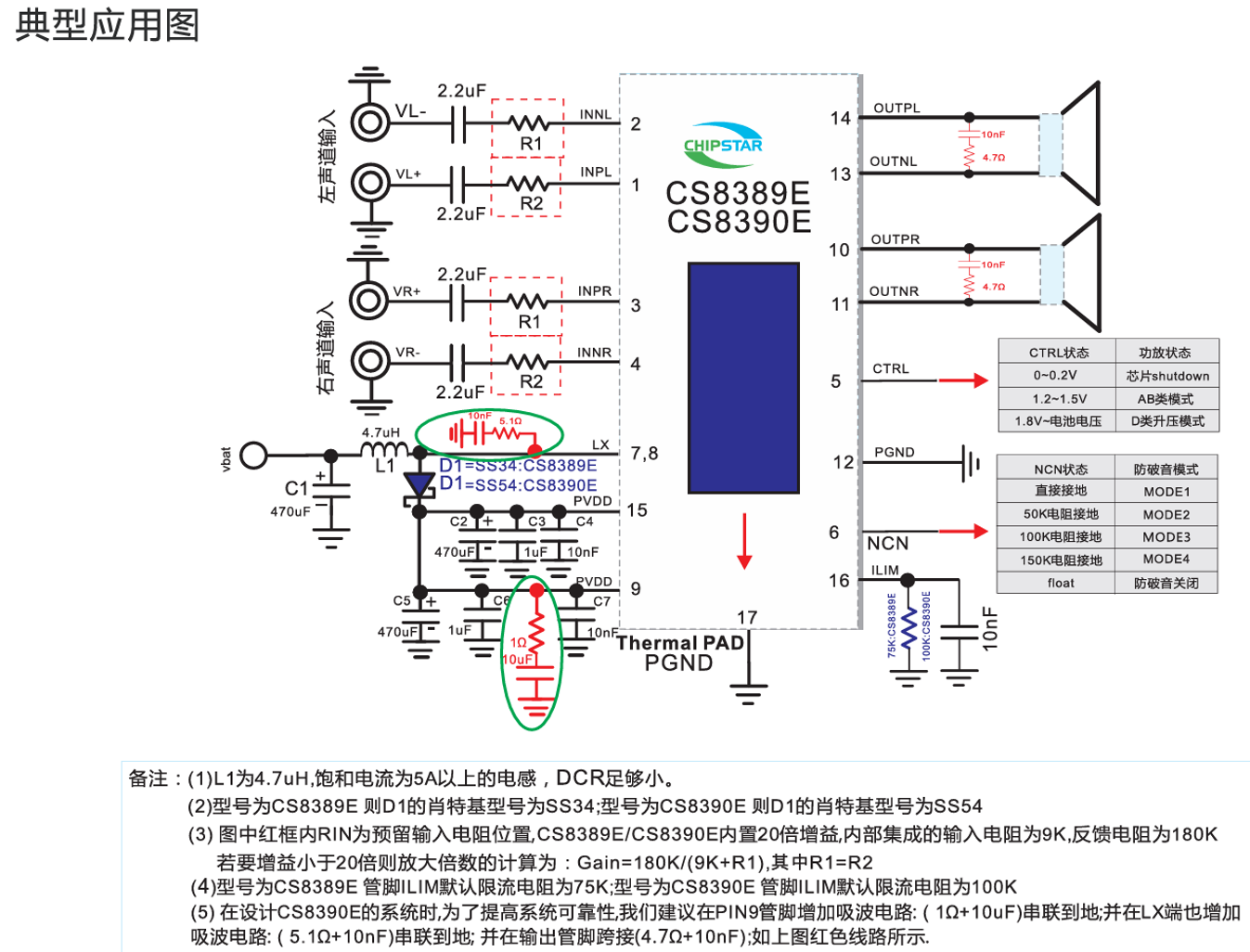

CS8389E/CS8390E是一款内置BOOST升压模块带防破音功能R类音频功率放大器。CS8389EBOOST升压至6.2V可以为4Ω的负载提供2X4.8W的恒定功率.CS8390EBOOST升压至7.3V可以为4Ω的负载提供2X6.6W的恒定功率.CS8389E/CS8390E管脚完全兼容，为音频子系统的功放设计以及终端产品的升级更换提供了可观的功率裕量以及最大的便利性。在单节锂电池

的供电范围内，使得CS8389E/CS8390E成为便携式音箱设备的最优选择。CS8389E/CS8390E的全差分架构和极高的PSRR有效地提高了CS8389E/CS8390E对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块，尽可能的减少了外围器件,另外CS8389E/CS8390E内置了过流保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

CS8389E/CS8390E提供了纤小的的ESOP16L封装形式供客户选择，其额定的工作温度范围为-40°C至85°℃。

内置BOOST模块R类结构，集成D类AB类两种模式

输出功率

CS8389E:Po at 10% THD+N,VIN = 3.7V

RL=4Ω 2X4.8W

CS8390E:Po at 10% THD+N,VIN = 3.7V

RL=4Ω 2X6.6W

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：2.7V到5.5V

内置20倍的固定增益

4种防破音模式可选

无需滤波的Class-D结构

RL=4Ω+44uH@80%的效率

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间（100ms)

静态电流（20mA）

低关断电流（<0.1μA)

过流保护，过热保护

符合Rohs标准的无铅封装

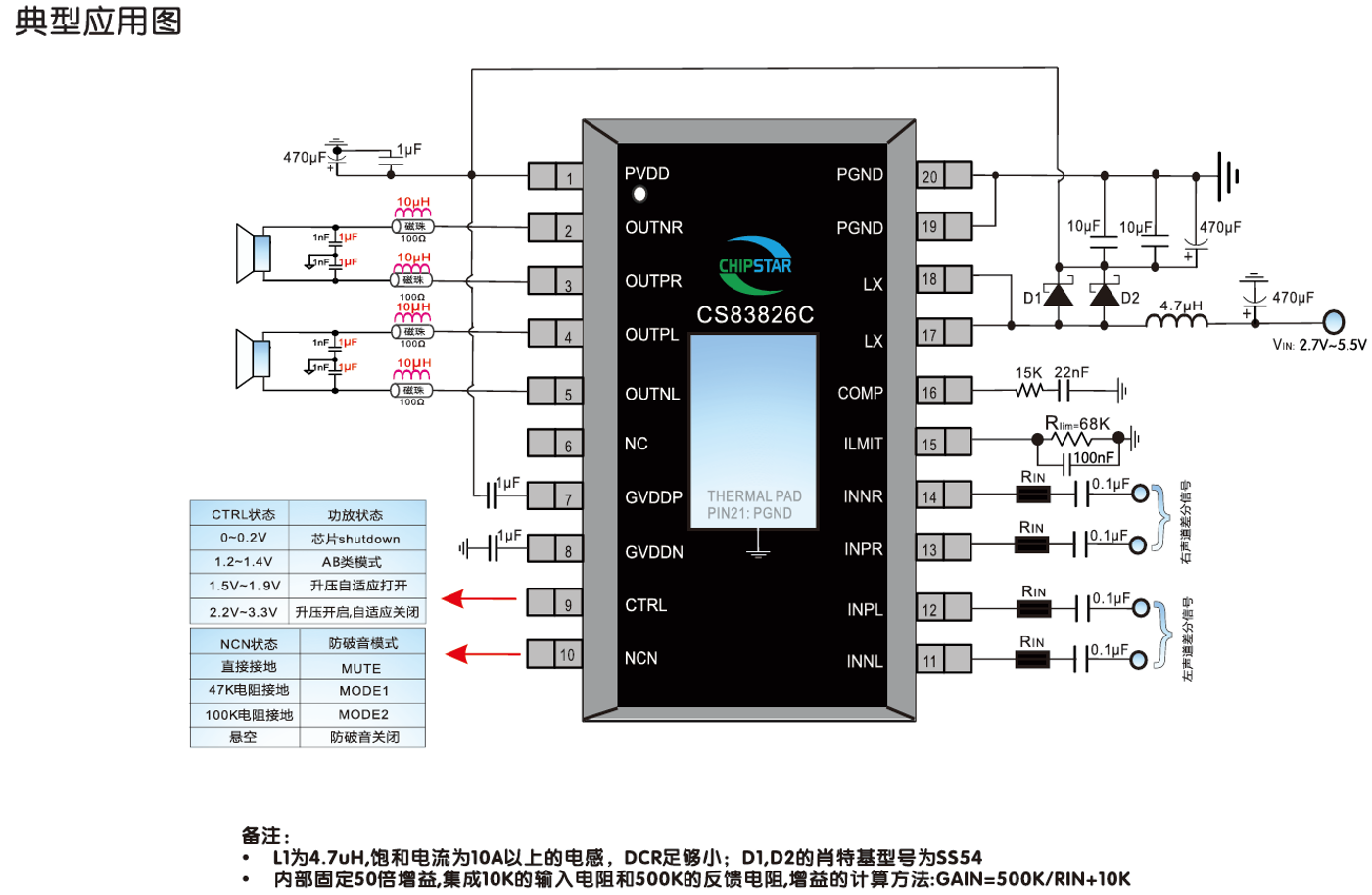

CS83826C是一款适用于单节锂电池供电应用，固定增益，带两种防破音模式，AB/D切换，静音功能，内置BOOST升压模块的R类立体声音频功率放大器。在单节锂电池供电的情况下CS83826C可以驱动低至4Ω的扬声器，最大输出2X8W@10%的恒定功率;CS83826C自带三个自适应升压点，可以根据输入的音频信号大小自动选择其升压点，使得功放系统尽可能的提升效率，延长功放的播放时间。CS83826CAB类D类可切换模式的设计，最大限度的减少音频子系统中功放对FM的干扰，为终端产品提供了极致的功率输出CS83826C的全差分架构和极高的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块，以及CS83826C采用专有的AERC((AdaptiveEdgeRate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，另外CS83826C内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。CS83826C提供了纤小的的eTSSOP20封装形式供客户选择，其额定的工作温度范围为-40°C至85°C。

内置BOOST模块升压至8V，集成AB类D类两种模式，

输出功率

Po at 10% THD+N， VIN = 4.2V

RL=4Ω+22μH

2X8W(D MODE NCN OFF)

Po at 1% THD+N, VIN = 3. 5V

RL= 4Ω+22μH

2X6.4W(D MODE NCN OFF)

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：2.5V到5.5V

三个自适应升压点，提升功放效率，延长播放时间

固定50倍增益，集成10K输入电阻，500K反馈电阻

内置两种防破音模式

无需滤波的Class-D结构

最高85%的效率(Vbat=4.2V@Po=2x5W)）

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间（220ms）

静态电流(20mA)

低关断电流（10μA)

过流保护，短路保护和过热保护

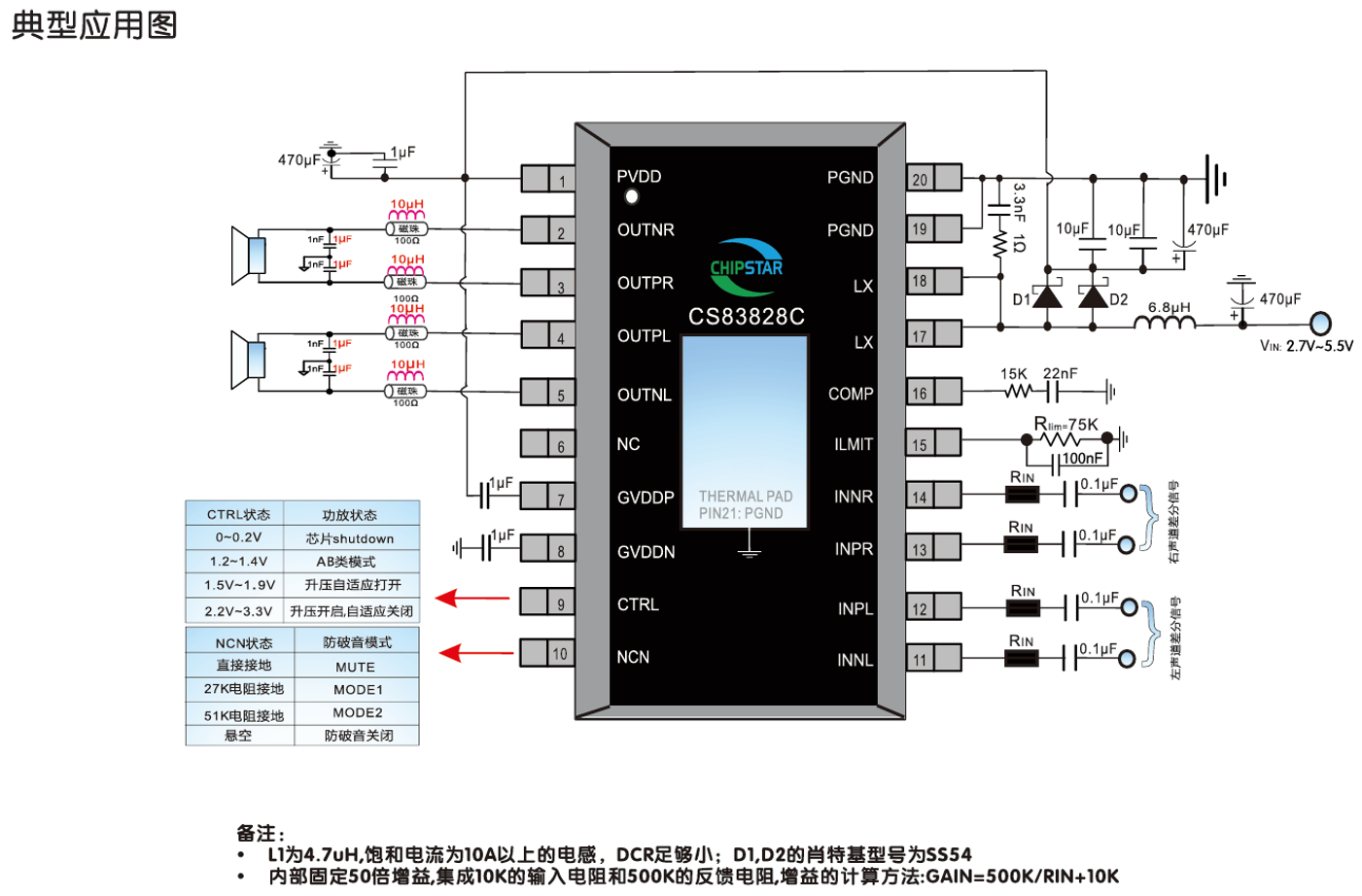

CS83828C是一款适用于单节锂电池供电应用，固定增益，带两种防破音模式，AB/D切换，静音功能，内置BOOST升压模块的R类立体声音频功率放大器。在单节锂电池供电的情况下，CS83828C可以驱动低至4Ω的扬声器，最大输出2X9W@1%的恒定功率;CS83828C自带4个自适应升压点，可以根据输入的音频信号大小自动选择其升压点，使得功放系统尽可能的提升效率，延长功放的播放时间。CS83828CAB类D类可切换模式的设计，最大限度的减少音频子系统中功放对FM的干扰，为终端产品提供了极致的功率输出CS83828C的全差分架构和极高的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块，以及CS83828C采用专有的AERC((AdaptiveEdgeRate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，另外CS83828C内置了过流保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

CS83828C提供了纤小的的eTSSOP20封装形式供客户选择，其额定的工作温度范围为-40°C至85°C。

内置BOOST模块升压至9.5V，集成AB类D类两种模式，

输出功率

Po at 1% THD+N, VIN= 3.7V

RL= 4Ω+22μH

2X9W(D MODE NCN OFF)

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：2.7V到5.5V

4个自适应升压点，提升功放效率，延长播放时间

固定50倍增益，集成10K输入电阻，500K反馈电阻

内置两种防破音模式

无需滤波的Class-D结构

最高85%的效率(Vbat=4.2V@Po=2x5W）

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间（220ms)

静态电流（30mA)

低关断电流（10μA)

过流保护和过热保护

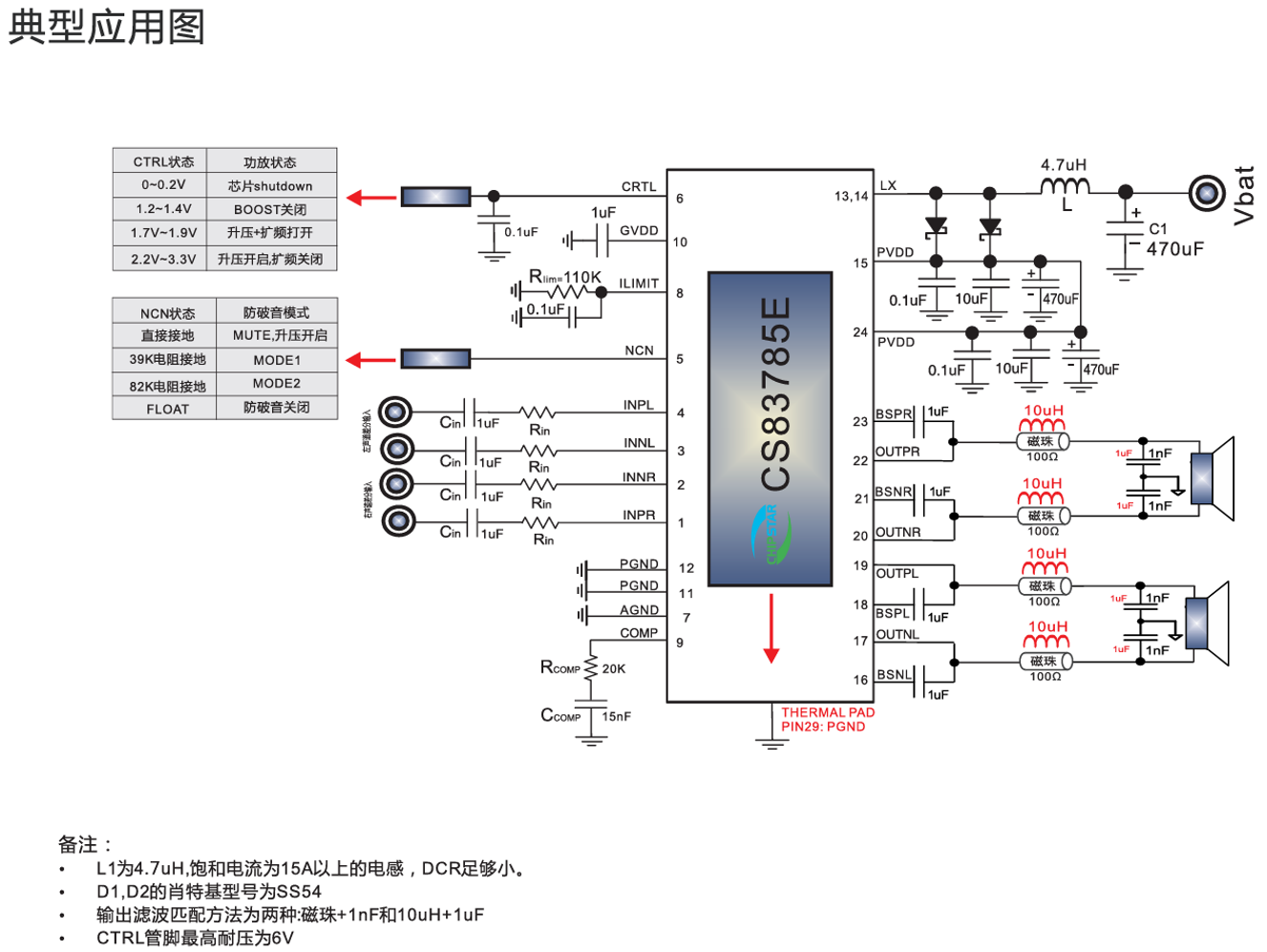

CS83785E是一款兼顾12V适配器供电应用针对单节锂电应用，带两种防破音模式，扩频模块，内置BOOST升压模块，R类立体声音频功率放大器。可以为4Ω的负载提供最高2X10W的恒定功率.CS83785E管脚完全兼容CS83711E，为音频子系统的功放设计以及终端产品的升级更换提供了可观的功率裕量以及最大的便利性。CS83785E的全差分架构和极高的PSRR有效地提高了CS83785E对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块，以及CS83785E采用专有的AERC((AdaptiveEdgeRate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过2OdB的裕量，另外CS83785E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。CS83785E提供了纤小的的EQA28封装形式供客户选择，其额定的工作温度范围为-40°℃至85°℃。

内置BOOST模块R类结构

输出功率

Po at 10% THD+N, Vbat = 3.7V

RL= 4Ω+47uH 2x10W(D MODE NCN OFF）

Po at 1% THD+N, Vbat = 3.7V

RL = 4Ω+47uH 2x 8W(D MODE NCN OFF）

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：3.0V到5.5V

内置两种防破音模式

BOOST升压至8.5V

无需滤波的Class-D结构

86%的效率@Po=2X5W

高电源抑制比(PSRR)：在217Hz下为72dB

启动时间（220ms)

静态电流(20mA)

低关断电流(5μA)

过流保护，短路保护和过热保护

符合Rohs标准的无铅封装

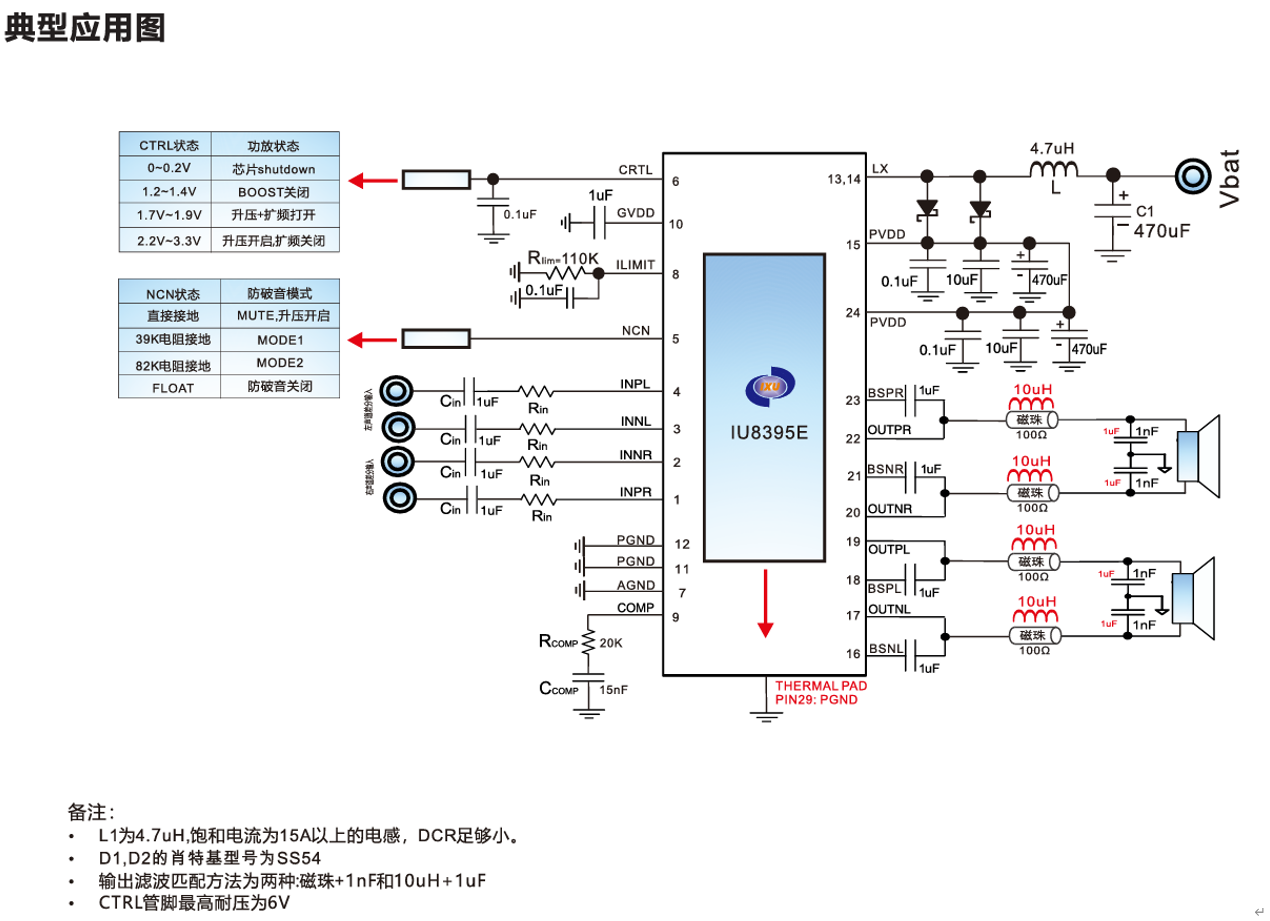

IU8395E是一款兼顾12V适配器供电应用针对单节锂电应用，带两种防破音模式，扩频模块，内置BOOST升压模块，R类立体声音频功率放大器。可以为4Ω的负载提供最高2X11.5W的恒定功率，为音频子系统的功放设计以及终端产品的升级更换提供了可观的功率裕量以及最大的便利性。IU8395E的全差分架构和极高的PSRR有效地提高了IU8395E对RF噪声的抑制力。无需滤波器的PWM调制结构及内置的BOOST升压模块，以及IU8395E采用专有的AERC((AdaptiveEdgeRate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过2OdB的裕量，另外IU8395E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

IU8395E提供了纤小的的EQA28封装形式供客户选择，其额定的工作温度范围为-40°C至85°℃。

内置BOOST模块R类结构

输出功率

Po at 10% THD+N, Vbat = 3.7V

RL= 4Ω+47uH 2x 11.5W(D MODE NCN OFF)

Po at 1% THD+N,Vbat = 3.7V

RL= 4Ω+47uH 2x 9.2W(D MODENCN OFF）

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：3.0V到5.5V

内置两种防破音模式

BOOST升压至9.5V

无需滤波的Class-D结构

86%的效率@Po=2X5W

高电源抑制比(PSRR)：在217Hz下为72dB

启动时间（220ms）

静态电流（20mA)

低关断电流（5μA)

过流保护，短路保护和过热保护

符合Rohs标准的无铅封装

3.7V单节锂电池供电自带升压音频功放芯片还有电荷式升压，外围免去电感，代表型号有CS5290E HAA9809 LTK5309
