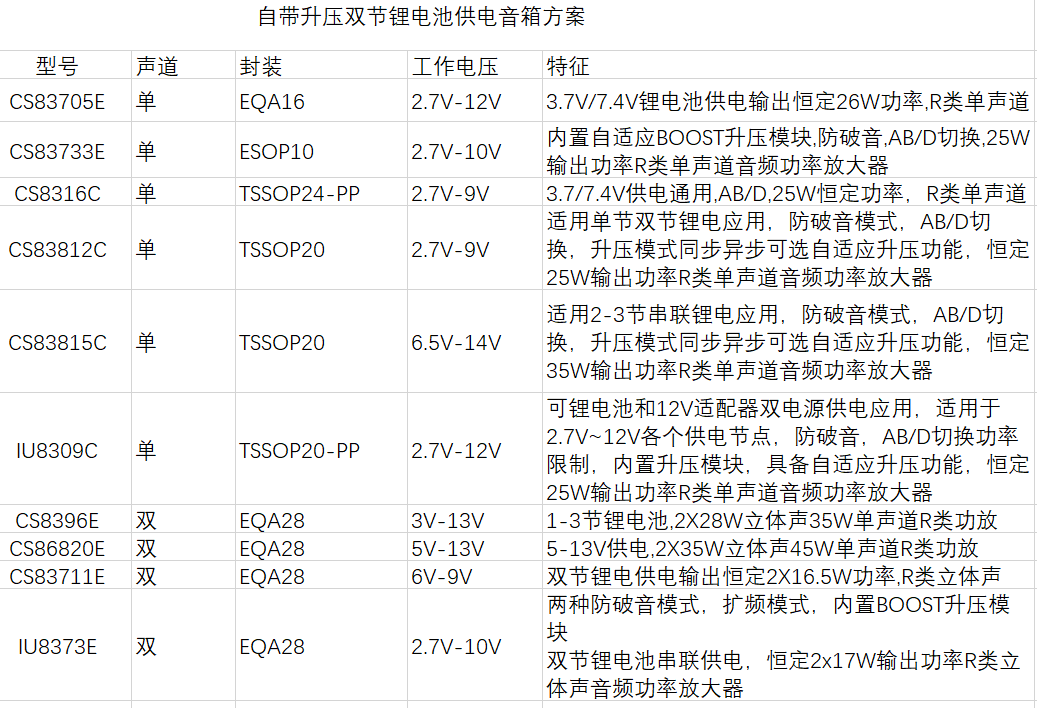

双节锂电池供电，自带升压音频功放IC，CS83705E,CS83733E,CS83815C,CS8316C,CS83812C,IU8309C,IU8396E,CS86820E,CS83711E,IU8373等等

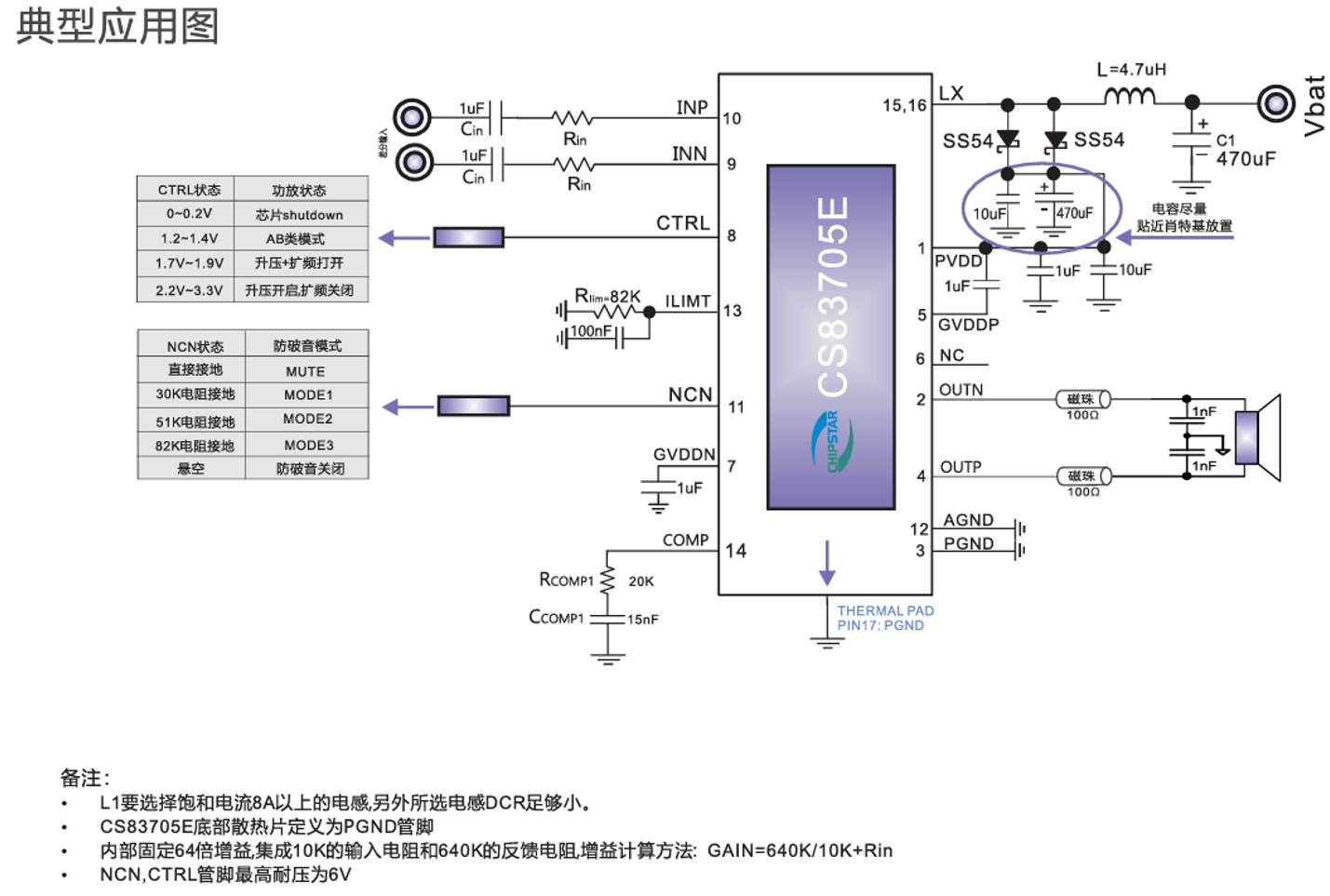

CS83705E是一款适用于单双节锂电池供电和12V适配器双电源供电应用,固定增益,带三种防破音模式,AB/D切换，静音功能，内置BOOST升压模块的R类单声道音频功率放大器。在双节锂电池供电（7.4V的情况下，CS83705E可以驱动低至2Ω的扬声器，最大输出26W的恒定功率;CS83705E  AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰,为终端产品提供了极致的功率输出。CS83705E的全差分架构和极高的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块以及CS83705E采用专有的AERC(AdaptiveEdge Rate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过20dB的裕量，另外CS83705E内置了过流保护，短路保护和过热保护有效的保护芯片在异常的工作条件下不被损坏。CS83705E提供了纤小的的EQA16L封装形式供客户选择，封装尺寸和ESOP8一致,其额定的工作温度范围为-40°℃至85°℃。

内置BOOST模块R类结构，集成AB类D类两种模式

输出功率

Po at 10% THD+N,VIN = 3.7V

RL = 3 Ω+22μH 18W(D MODE NCN OFF）

Po at 10% THD+N,VIN = 7.4V

RL = 2Ω+22μH 26W(D MODE NCN OFF）

Po at 10% THD+N,VIN = 8.4V

RL= 2Ω 17W(AB MODE）

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：2.7V~12V

扩频功能

管脚兼容CS83702E

固定64倍增益，集成10K输入电阻,640K反馈电阻

内置三种防破音模式

无需滤波的Class-D结构

最高93%的效率(Vbat=7.4V)

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间(200ms)

静态电流（22mA)

低关断电流（10μA)

过流保护，短路保护和过热保护

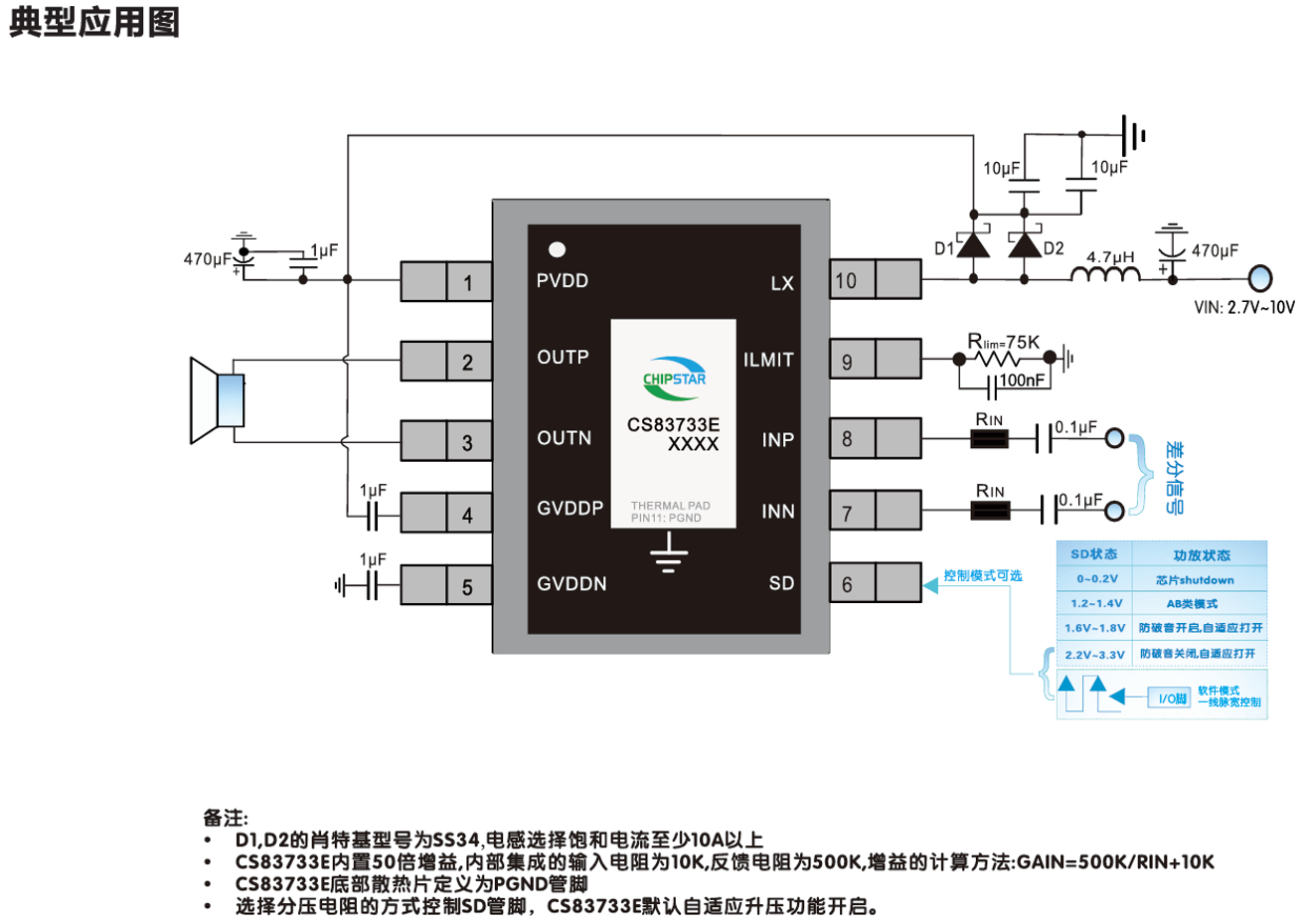

CS83733E是一款内置BOOST升压模块带防破音功能R类音频功率放大器。可以为3Ω的负载提供最高25W的恒定功率.AB类D类可切换模式的设计，最大限度的减少音频子系统中功放对FM的干扰，CS83733E在锂电池的供电电压范围内提供了极致的功率输出，使得CS83733E成为便携式音箱设备特别是扩音器产品的最优选择.CS83733E的全差分架构和极高的PSRR有效地提高了CS83733E对RF噪声的抑制能力。CS83733E采用专有的AERC((AdaptiveEdgeRate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过2OdB的裕量，另外CS83733E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。CS83733E提供了纤小的的ESOP10L封装形式供客户选择，其额定的工作温度范围为-20°C至85°C。

内置BOOST模块R类结构，集成D类AB类两种模式

管脚兼容CS83722E

输出功率(D MODE NCN OFF）

VIN=3.7V,RL=4Ω+33μH

Po=16W(1%THD+N)

VIN=7.4V,RL=3Ω+33μH

Po=25W(10% THD+N) Po=20W(1% THD+N)

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：2.7V到10V

SD管脚即可一线脉宽控制模式，也可分压电阻控制

内置50倍的固定增益，BOOST升压到12.8V

先进的电源自适应功能

内置防破音模块

无需滤波的Class-D结构

最高83%的效率

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间（100ms)

静态电流(6mA)

低关断电流（<10μA)

过流保护，短路保护和过热保护

符合Rohs标准的无铅封装

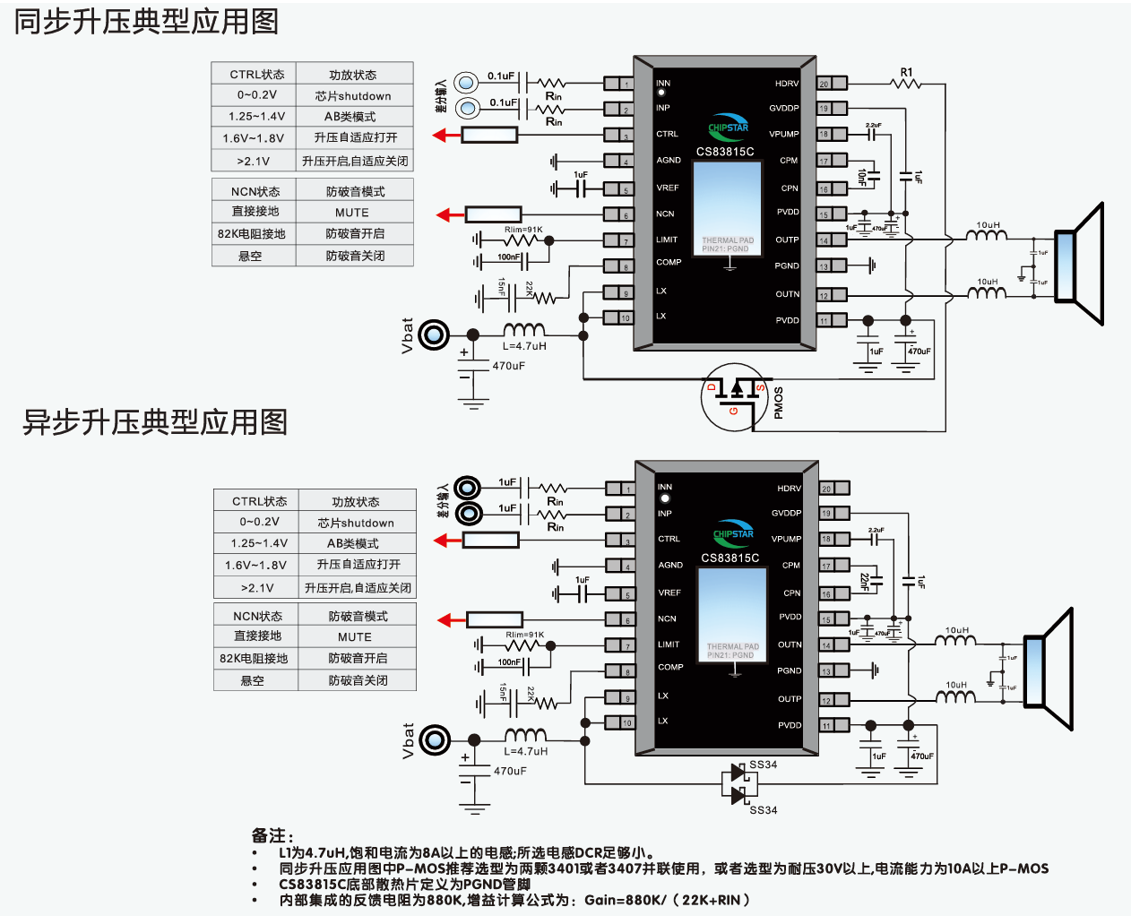

CS83815C是一款适用于2~3节串联锂电池应用，带防破音，AB/D切换，升压模块同步异步可选，并且升压模块具备自适应升压功能的R类单声道音频功率放大器。在三节锂电池串联的供电情况下，CS83815C可以驱动低至3Ω的负载，最大输出35W的恒定功率；AB类D类可切换模式的设计，最大限度的减少音频子系统中功放对FM的干扰.CS83815C升压供电方式.为终端产品提供了极致的功率输出.CS83815C的全差分架构和极高的PSRR有效地提高对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块，以及CS83815C采用专有的AERC((AdaptiveEdgeRateControl)技术,在音频全带宽范围内极大地降低了EMI的干扰。另外CS83815C内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。CS83815C提供了纤小的的TSSOP20-PP封装形式供客户选择，其额定的工作温度范围为-40°C至85°℃

同步异步可选的BOOST模块，集成AB类D类两种模式

输出功率：(D MODE NCN OFF）

Po at 10% THD+N,VIN=6.5~12.6V

RL=4Ω+22uH

31W

Po at 1% THD+N,

VIN=6.5~12.6V

RL=4Ω+22uH

25W

Po at 7% THD+N,

VIN=9~12.6V

RL=3Ω+22uH

35W

Po at 1% THD+N,

VIN=12V

RL=4Ω

16W(ABMODE)

优异的"噼噗-咔嗒”(pop-noise)杂音抑制能力

工作电压范围：6.5V到14V,BOOST升压输出值为15.5V

默认40倍增益，内部集成880K反馈电阻，22K输入电阻

自适应升压功能；防破音模式

无需滤波的Class-D结构;最高84%的效率（Vbat=12V)

高电源抑制比(PSRR)：在217Hz下为70dB

启动时间（200ms）

静态电流(20mA)；低关断电流(20μA)

过流保护，短路保护和过热保护

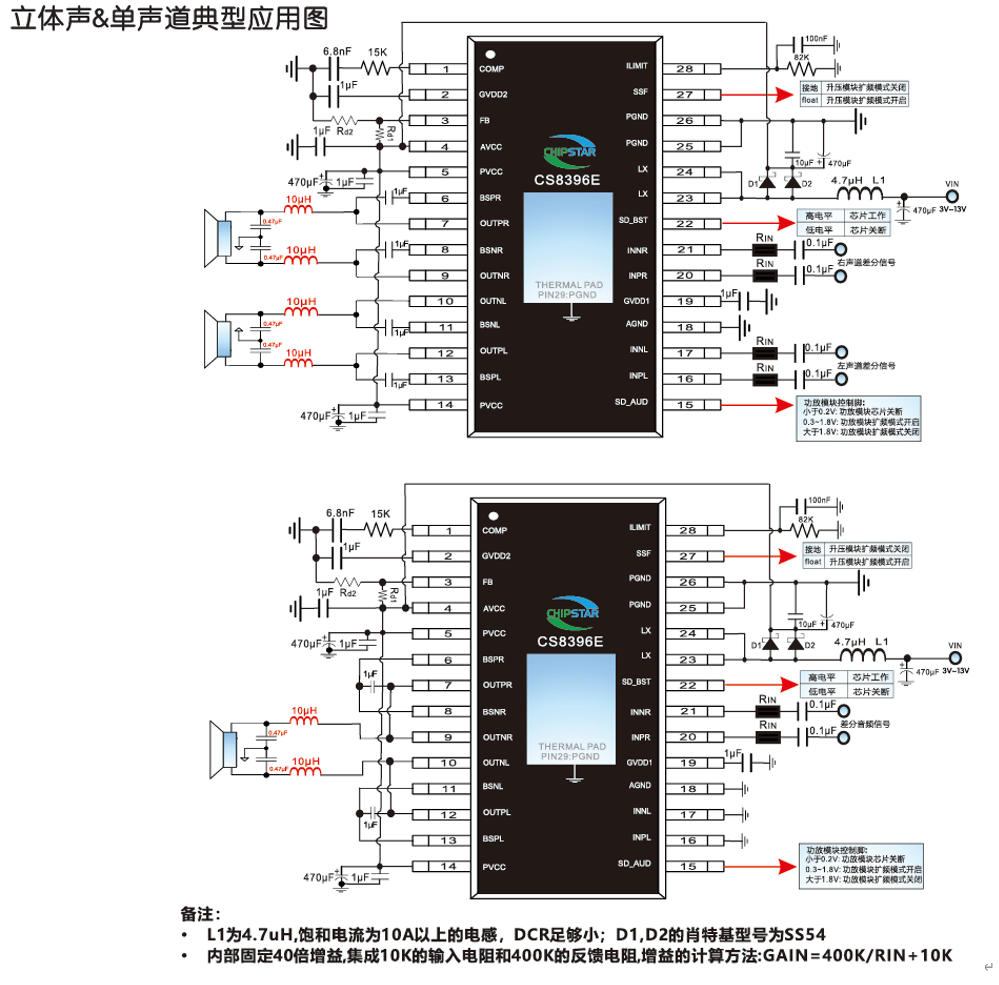

CS8396E是一款针对1~3节锂电应用,内置扩频模块，BOOST升压模块,R类音频功率放大器，CS8396E可可单声道也可以立体声使用。在输入是三节锂电池的情况下，最高可以升压到15.5V，可以为4Ω的负载提供最高2X22W@1%的恒定功率.通过FB管脚，CS8396E在单节锂电供电情况下，最高可以设置到9.5V输出电压，实现2X9W@1%的功率，单声道可以设置到13V，实现17W@1%的功率，双节锂电池最高设置到15V，实现2X22W@1%的功率，单声道实现25W@1%的功率。

CS8396E的全差分架构和极高的PSRR有效地提高了CS8396E对噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块，以及CS8396E采用专有的AERC((AdaptiveEdge Rate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过20dB的裕量，另外CS8396E内置了过流保护，短路保护和过热保护有效的保护芯片在异常的工作条件下不被损坏。CS8396E提供了纤小的的EQA28封装形式供客户选择，其额定的工作温度范围为-40°℃至85°℃。

·封装EQA28

工作电压范围：3~13V，BOOST模块最高电压15.5V

输出功率:RLoad=4Ω

VIN=3.5VPVcC=9.5VPo=2x11W@THD+N=10%

VIN=3.5V PVcC=9.5V Po=17W@THD+N=1%(单声道)

VIN=7V PVcc=15V Po=2x22W@THD+N=1%

VIN=7VPVcC=15.5VPo=25W@THD+N=1%(单声道)

VIN=9V PVcc=15.5V Po=2x28W@THD+N=10%

VIN=9V PVcc=15.5V RLoad=3Ω Po=35W@THD+N=1%

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

无需滤波的Class-D结构

82%的效率@VIN=8.4V,Po=2X12W

高电源抑制比(PSRR)：在217Hz下为72dB

启动时间（200ms)

静态电流（10mA)

低关断电流（0.2mA)

过流保护，短路保护和过热保护

符合Rohs标准的无铅封装

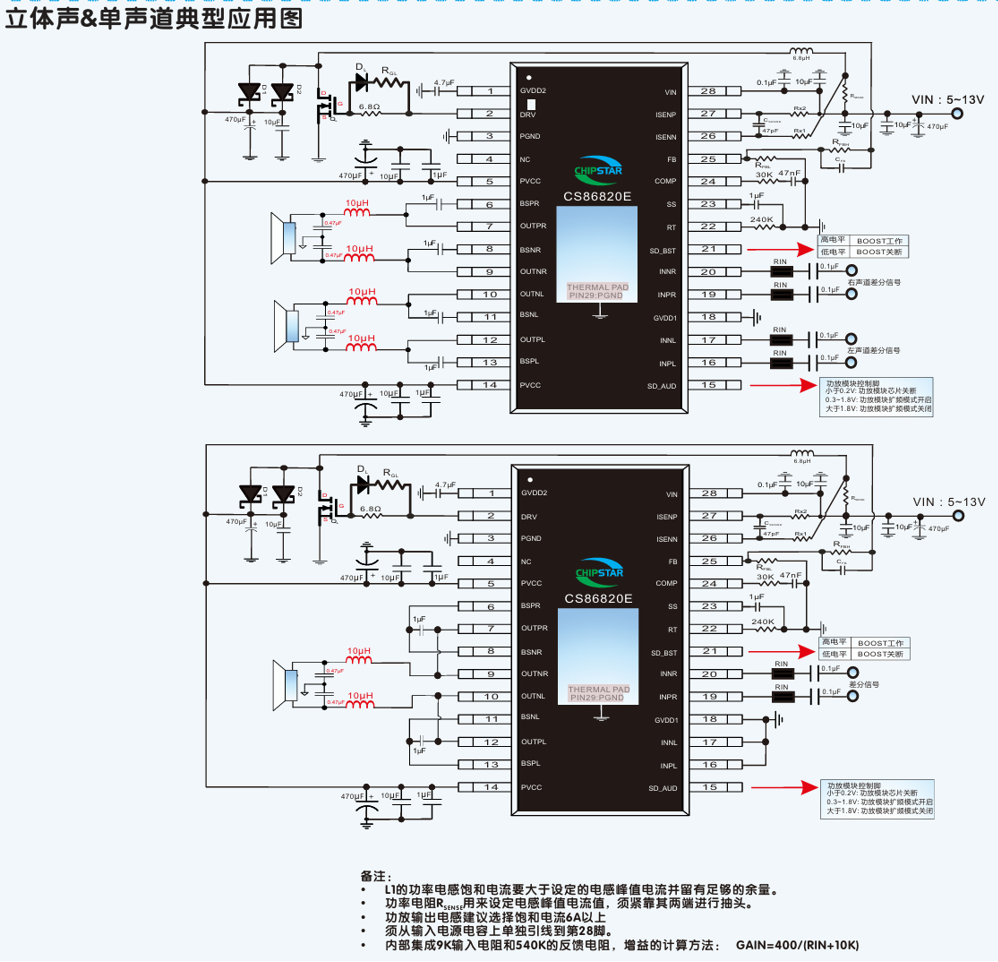

CS86820E是一款5~13V宽电压应用，内置BOOST升压模块，R类音频功率放大器，CS86820E可单声道也可以立体声使用。CS86820E在2~3节锂电供电情况下，喇叭为4Ω，最高可以设置到18V输出电压，实现2X30W@1%的功率；当负载为30，单声道可最高实现45W@1%的功率。CS86820E的全差分架构和极高的PSRR有效地提高了CS86820E对噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块，以及CS86820E采用专有的AERC((AdaptiveEdgeRateControl)技术,在音频全带宽范围内极大地降低了EMI的干扰，另外CS86820E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。CS86820E提供了底部部带散热片的EQA28封装形式供客户选择，其额定的工作温度范围为-40°C至85°C。

工作电压范围：5~13V，BOOST模块最高电压18V

BOOST内部斜坡补偿的电流模式控制，软启动可调

BOOST模块50K~1MHz的可调频率，外部时钟同步功能

输出功率:RLoad=4Ω

VIN=5~13V PVcC=17V Po=2x28W@THD+N=1%

VIN=5~13V PVcC=18V Po=2x30W@THD+N=1%(瞬态)

VIN=5~13VPVcc=18V单声道RLoad=3Ω

Po=45W@THD+N=1%

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

无需滤波的Class-D结构

内置的输入电阻10K，反馈电阻400K

90%的效率@VIN=8.4V,PVCC=12V,Po=2X12W

高电源抑制比(PSRR）：在217Hz下为72dB

启动时间（200ms）

关断电流（30μA)；静态电流(50mA)

过流保护，短路保护和过热保护

符合Rohs标准的无铅

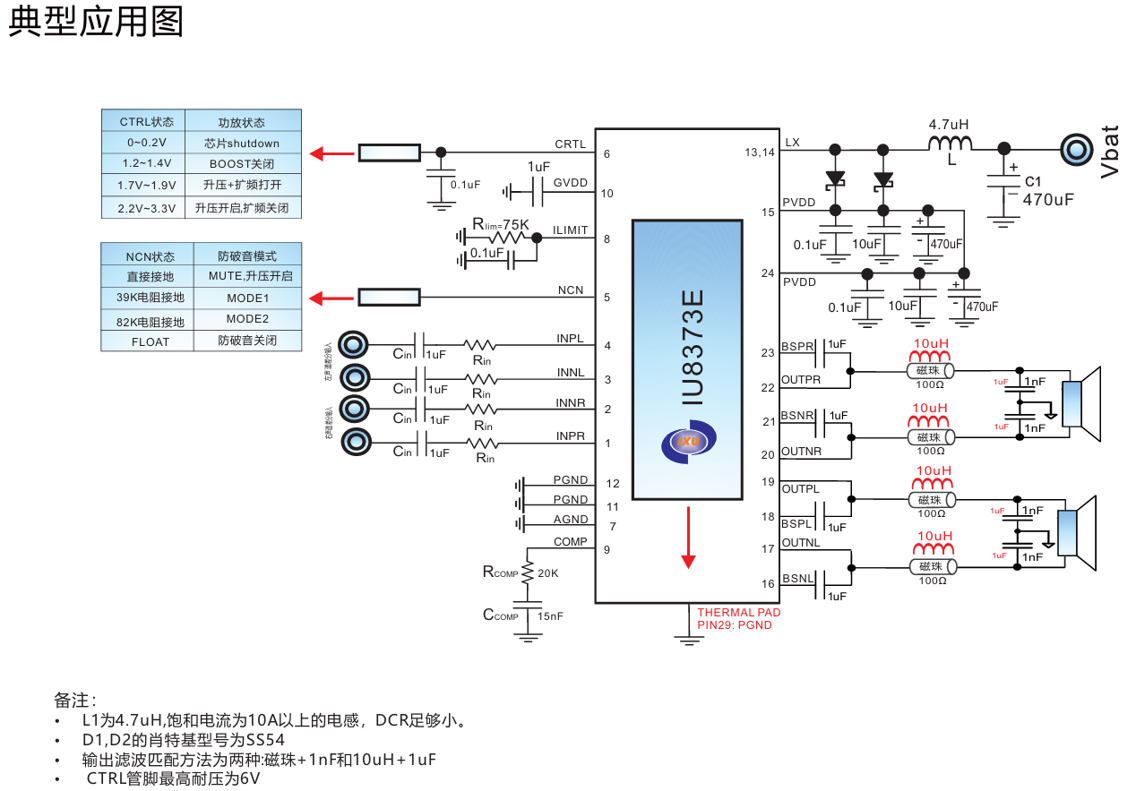

IU8373E是一款针对双节锂电串联应用，带两种防破音模式扩频模块，内置BOOST升压模块，R类立体声音频功率放大器。可以为4Ω的负载提供最高2X17W@THD+N=1%的恒定功率.IU8373E为音频子系统的功放设计以及终端产品的成本降低更换提供了最大的便利性。IU8373E的全差分架构和极高的PSRR有效地提高了IU8373E对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块，以及IU8373E采用专有的AERC((Adaptive Edge Rate Control)技术,在音频全带宽范围内极大地降低了EMI的干扰，对60cm的音频线，在FCC的标准下具有超过2OdB的裕量，另外IU8373E内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

IU8373E提供了纤小的的EQA28封装形式供客户选择，其额定的工作温度范围为-40°C至85°C。

内置BOOST模块R类结构

输出功率

Po at 1% THD+N, Vbat = 7V

RL= 4Ω+47uH 2x 17W(D MODE NCN OFF)

优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力

工作电压范围：6V到9V

内置两种防破音模式

BOOST升压至13V

无需滤波的Class-D结构

88%的效率@VDD=8.4V,Po=2X17W

高电源抑制比(PSRR)：在217Hz下为72dB

启动时间（220ms）

静态电流（25mA）

低关断电流（10μA)

过流保护，短路保护和过热保护

符合Rohs标准的无铅封

免费提供样品，全程技术支持。
